脉冲除尘器外形图CAD图纸

脉冲除尘器外形图cad图纸下载，在这款图纸中提供了详细的长宽度信息，提供主要技术参数信息，网友下载后用专业看图软件打开即可使用。

脉冲除尘器外形图CAD图纸最新动态

近期脉冲除尘器外形图CAD图纸迎来多项功能改进：新增模块化参数化设计，支持一键切换不同型号的箱体尺寸与滤袋布局；集成智能标注与三维剖面联动功能，大幅提升施工图与制造图的转换效率。用户反馈集中体现为图纸的标准化程度显著提高，减少了传统手工修改的重复劳动；部分用户建议增加防爆阀、气包等附件的参数化库，官方已计划在下一版本中扩充该模块。此外，图纸格式全面兼容AutoCAD 2025与中望CAD，并支持导出PDF与STEP格式，便于跨平台协作。整体来看，新版图纸在精准度与易用性上获得行业工程师的广泛认可，有效缩短了从设计到投产的周期。

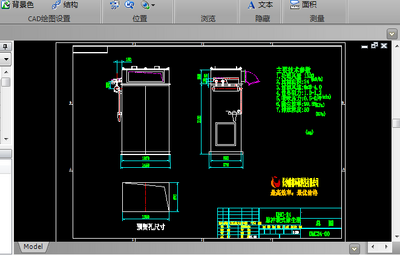

此图纸图片预览

图纸主要技术参数

1，处理风量：1300（m3/h）

2，连滤面积：24m3/h）

3，过滤风速：（0m2)-4.0

4，设备阻力：1.0-1.2

5，喷吹压力：0.5-(0./mim)

6，除尘效率：99.8%(KPa）

7，排放浓度：50（KPa)

脉冲除尘器外形图CAD图纸特别说明

使用本CAD图纸前请仔细阅读以下说明：
注意事项：图纸比例为1:1，所有尺寸以毫米为单位，请勿擅自缩放或修改关键标注。图层管理严格区分“外形轮廓”“安装孔位”“管道接口”等，冻结非必要图层可避免误操作。常见问题：若部分视图缺失，请检查布局空间是否隐藏；单位转换时务必统一，建议使用公制模板。
安装技巧：以设备底座中心线为基准，先定位地脚螺栓孔（预埋误差≤2mm），再参照侧视图确认进出风口方向。预留检修空间：顶部清灰门上方需≥800mm，侧面脉冲阀维护区≥600mm。管道对接时注意法兰面垂直度，避免密封不严。建议用“参照编辑”功能核对相邻部件干涉情况，复杂部位可打印1:1局部图进行现场比对。

脉冲除尘器外形图CAD图纸特别说明

本图纸仅供设计参考，使用前请核对版本与比例。安装时务必确认基础水平度及预埋件位置，确保进出口方向符合现场工艺流向。注意预留检修空间，特别是脉冲阀、提升阀及灰斗卸料口的操作距离，避免后期维护困难。

常见问题包括尺寸偏差导致管道对接失败，建议在制作前进行实地复核。若需调整结构参数，严禁随意更改滤袋长度或箱体壁厚，以免影响除尘效率及壳体强度。电气接口布局应严格参照附图，确保控制柜与传感器接线无误。施工前请结合最新国家规范及厂家技术手册进行深化设计，如有疑问请及时联系技术支持，避免因误读图纸造成返工或安全隐患。
