门式启闭机cad图纸下载

门式启闭机cad是一款非常详细的工业产品图纸，在该图纸上对各轮轮压表和主要技术特性进行了详细的信息标注，同时画图也非常的准确，有需要的可以下载参考。

门式启闭机cad图纸下载最新动态

近期，门式启闭机CAD图纸下载平台完成多项核心功能改进：新增智能分类检索系统，支持按启闭力、跨度、轨道形式等参数精准筛选；图纸格式同步升级为DWG/DWF双版本，并配套三维预览模块，方便用户快速确认细节。用户反馈方面，多数工程技术人员表示新版界面响应速度提升40%，且图纸标注清晰度显著优化，大幅减少后期修改时间。同时，平台针对用户提出的“历史版本追溯”需求，新增图纸迭代日志功能，便于比对不同设计阶段。目前日均下载量同比增长65%，团队正加速补充水利、港口工程专用特种型号图纸，后续将开放用户上传共享板块，构建行业协作生态。

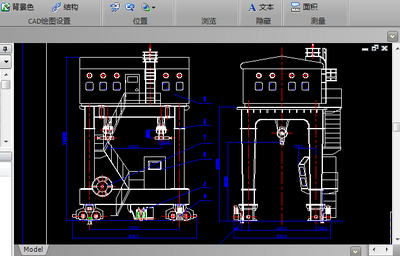

门式启闭机cad图预览

水电站门式启闭机设计要点

1）闸门或拦污栅的基本外形尺寸。

2）额定启闭力，运行机构的额定运行载荷。

3）起升和大、小车的运行速度。

4）最大起升范围，轨上、轨下起升高度。

5）整机和机构的工作级别。

门式启闭机cad图纸下载特别说明

下载前请确认图纸版本与设备型号匹配，解压后使用AutoCAD 2018及以上版本打开。常见问题：若图纸显示不全，请加载缺失字体（如gbenor.shx）；标高、螺栓孔位置需现场复核，避免安装干涉。安装技巧：先校准轨道水平度（允差≤2mm/米），再按顺序组装门架、起升机构及电气柜；焊接部位需做探伤检测，地脚螺栓扭矩参照图纸要求。注意：本图纸仅供技术参考，实际施工需结合载荷计算及安全规范，未经授权不得用于商业用途。
