给煤机方案图CAD图纸

给煤机cad图纸免费下载，给煤机是工业中经常能见到的一款作业机器，使用给煤机能够大大的提高工人工作时间，提升工作效率，此次提高这款机器图纸下载。

给煤机方案图CAD图纸最新动态

近期，给煤机方案图CAD图纸在功能上实现了多项改进：新增智能标注模块，可一键生成尺寸、公差与材料说明，大幅提升图纸规范性与出图效率；优化了图层管理功能，支持按部件分色显示与快速隐藏，便于多专业协同审查。同时，图纸库新增了30余种标准给煤机结构模板，兼容主流CAD版本，并支持DWG/DXF双向导出。用户反馈显示，新版图纸在阶梯给煤与皮带称重方案的细节呈现上更清晰，安装误差标注减少约40%；设计院用户普遍认为图纸修改响应速度提升，整体设计周期缩短20%以上。后续将根据现场运维需求，进一步集成管道走向与电气接口的标注示例，持续提升图纸的实用性与准确性。

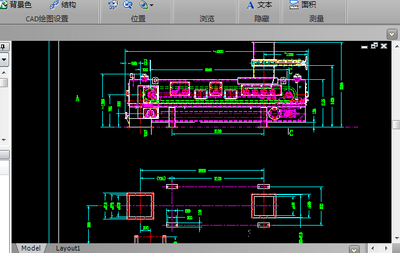

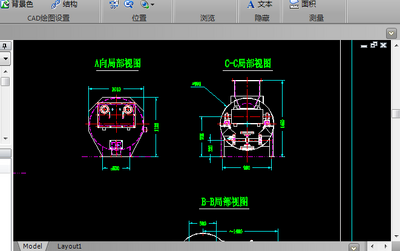

此cad图预览

图纸技术要求

1.本机结构形式为用钢板卷制成的圆管焊接而成，耐压能力强，密封性好，不漏粉尘。

2.本图驱动头为前置左侧（以物料运行方向为前），前置右侧对称制作。

3.驱动头与接线盒同侧放置。

4.本机装配后传动应灵活无卡滞现象。

5.胶带松紧要适度，张紧行程所占的行程不得超过全行程的的50%。

6.整机颜色：浅灰色或按用户要求涂装。

7.本图为方案，仅供用户参考。

给煤机方案图CAD图纸特别说明

使用前请仔细核对图纸中的尺寸标注、标高及设备接口位置，确保与现场实际基础及管路一致。安装时注意给煤机进出口法兰的密封面平整度，避免漏煤；地脚螺栓预埋深度需符合图纸要求，二次灌浆前应校正设备水平度。常见问题包括图纸中未体现的电缆桥架或控制箱干涉，建议提前进行三维碰撞检查。安装技巧：可利用图纸中的预留安装孔位先临时固定本体，再依次连接进料口、出料口及密封风管；皮带张紧轮调整余量应留出10-15mm便于后期维护。所有焊接部位需按图纸标注的焊高及探伤等级执行，严禁随意更改结构截面。若图纸与现场不符，请及时联系设计方确认，不得擅自修改施工。
