电动平车CAD机械图纸

电动平车cad图纸下载，电动平车是工业上非常重要的一种辅助机械，进行本站带来这款机械的图纸下载，在图纸上详细的描述了图纸信息与技术要求，下载后用专业看图软件打开即可查看。

电动平车CAD机械图纸最新动态

近期，电动平车CAD机械图纸资源库迎来重要升级。功能改进方面，新增了模块化车架快速设计模板，支持根据载重吨位与轨道间距自动匹配主梁截面参数；同时优化了焊接符号与公差标注库，严格遵循最新国标，显著提升图纸规范性。用户反馈方面，众多工程师称赞更新后的转向机构图纸细节更精准，且增加了与SolidWorks、AutoCAD等主流软件的兼容性。此外，根据用户建议，我们补充了防爆型与无轨型平车的完整图纸，并完善了电气控制箱的布线图与BOM表。未来将持续搜集行业需求，提供更高效、更专业的CAD设计支持。

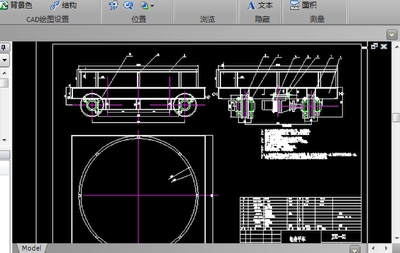

图纸图预览

此图纸技术要求

1、整个运动机构必须安全牢固可靠，运动灵活。

2、减速器和电机调整好后，采取打定位销或其他可靠定位措施。

3、所有在槽钢固定的螺栓必须加斜垫圈。

4、四个轮和道轨接触踏面必须在同一平面内，不允许出现三条腿现象。

5、出去毛刺、焊渣、油垢等杂物。

6、涂防锈漆两层，黑面漆两层。

7、a.c.c.d四面涂宽100mm与水平面成45度斜度，黄.黑相间条纹漆一层，钢管护栏涂黄面漆一层。

8、运行前所有运转部位加足润滑油脂，减速机内注足够的润滑油。

电动平车CAD机械图纸特别说明

使用前请确认图纸版本与设备型号一致，注意区分主视图、俯视图及剖面图的标注关系。安装时先核对各部件装配尺寸，避免因公差累积导致干涉。常见问题：轮组安装后跑偏，检查轨道平行度及车轮踏面磨损；电气接线需对照原理图，防止相序错误导致电机反转。技巧：关键焊缝处标注焊接符号及等级，螺栓连接推荐使用力矩值；液压系统管路按图示走向布置，预留检修空间。所有尺寸以毫米为单位，公差按GB/T 1804-m执行。若图纸标注与实物不符，请联系设计方确认。
