雨水收集系统cad

雨水收集系统cad是一款以收集雨水为主题的素材，雨水收集系统可以有效的将降水进行收集，再利用，减少资源浪费，促进可再生，下载这款cad可以参考设计布局。

雨水收集系统cad最新动态

近期，雨水收集系统CAD软件迎来重大版本更新。功能方面，新增智能管网坡度自动优化模块，可一键生成雨水回用方案，并集成三维地形模拟与径流系数实时计算，显著提升设计效率。同时，新增了海绵城市专项设计辅助工具，支持LID设施参数化布置。用户反馈显示，新版本使方案调整耗时减少40%，设计准确性提升超30%。多位工程师表示，自动化标注与材料清单导出功能极大简化了出图流程。针对用户提出的曲线管段编辑不便问题，开发团队已推出可视化节点拖拽优化，并计划在下季度加入实时降雨数据联动仿真，进一步满足绿色建筑与智慧水务需求。

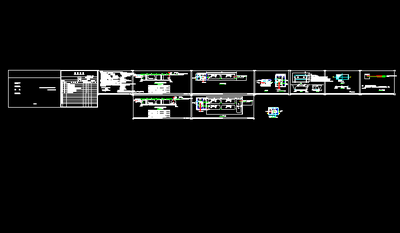

雨水收集系统cad预览

雨水收集的工艺流程是什么？

弃流池（设有格栅井）→雨水收集池→沉沙区→清水区

1、格栅井： 去除雨水中含有的如树叶等大块悬浮物。每次降雨结束后应及时人工清理弃流池内沉积泥沙及拦截的栅渣。客户也可以根据自身调节采用：完全手动（人工现场启闭阀门），半自动（中控室电动启动阀门）。我厂内24小时有人值班，因此采用手动运行发现下雨后人工启闭阀门；

2、弃流池：通过弃流池将初期3-5分钟的雨水溢流排入市政污水管内；

3、雨水收集池：用于收集储存雨水，回收在利用。

雨水收集系统cad特别说明

使用注意事项：1. 确保CAD图纸采用毫米为单位，图层按“给水”、“排水”、“结构”等分色管理，避免修改时误操作。2. 设计管道坡度不得小于0.3%，出水口需设置止回阀防止倒灌。常见问题：Q：图纸中蓄水池容量如何校验？A：可调用“面积测量”工具对池体闭合多段线估算容积，并参考当地年降雨量复核。Q：溢流口高度应设多少？A：建议高于最高液位100mm，并连接至市政雨水井。安装技巧：① 雨水斗及滤网需在屋面施工前预留预埋，防止后期开孔破坏防水层。② 埋地管道基础应夯实并铺设150mm中粗砂垫层，回填时分层压实。
