ASME Y14.43-2011检具与夹具的尺寸与公差标注原则pdf中文翻译版

在设置检具时我们需要考量很多东本，像孔径尺寸和所做的销子的尺寸，还有自身的公差和位置度的公差等信息，需要很专业的知识，小编带来的这款ASME Y14.43-2011是国外非常好的一本检具与夹具的尺寸与公差标注原则的书籍，已翻译成中文，欢迎免费下载。

ASME Y14.43-2011检具与夹具的尺寸与公差标注原则最新动态

近日，ASME Y14.43-2011标准的中文翻译版已完成全面修订并发布。在功能改进方面，新版本对检具与夹具的公差分配原则进行了细化，明确了功能量规与夹具基准之间的关联标注规则，并增加了复杂曲面特征的公差验证示例，有效提升了工程图纸的可操作性。用户反馈显示，修订后的内容显著降低了因标注歧义导致的制造返工率，尤其受到航空航天与汽车零部件供应商的认可。同时，翻译团队根据国内企业实际应用场景，对术语表进行了本地化优化，并补充了常见的夹具定位误差分析案例，帮助工程师更直观地理解尺寸链计算。该中文版现已在官方渠道开放下载，预计将推动国内检具设计流程的标准化进程。

检具与夹具的尺寸与公差标注原则目录介绍

前言

1概述

2引用文件.

3定义

4原则

5检具设计.

6尺寸与公差标注

7 使用..

8夹具.

图

5-1固定销的结构.

5-2推销的结构一类型1..

5-3推销的结构-类型1.

6-1基准目标符号..

6-2绝对公差标注法..

6-3检具制造商的公差等级.

6-4检具制造商的公差表..

表

6-1插销极限尺寸一等级ZM.YM、及XM....

6-2插销极限尺寸-等级XXM

6-3套简与局部量具极限尺寸-等级ZM.YM.及XXM.....

6-4套筒与局部量具极限尺寸-等级xxxM.

规范性附录

检具策略图示..

1实体状态的解释..

资料性附录

A 检具特征的示例.

B 检具示例及图示

c 与尺寸要素无关（RFS）及与实体边界无关（RMB）.

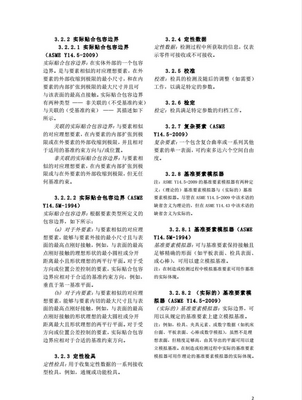

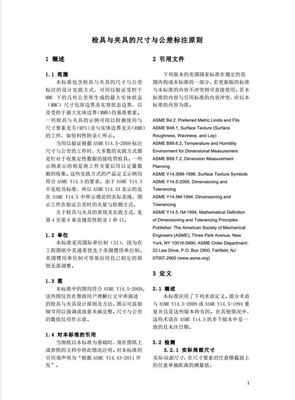

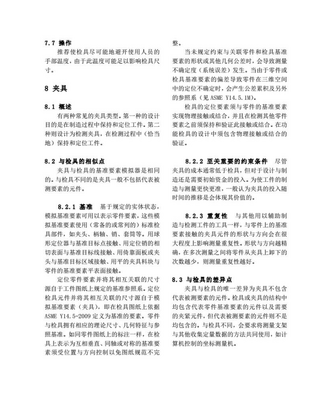

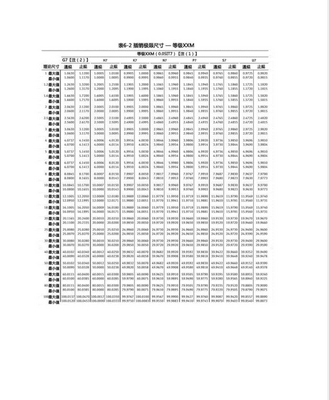

检具与夹具的尺寸与公差标注原则pdf图片预览

检具的尺寸公差、角度公差和形位公差怎么定，有标准吗?

在实际工作中，验具的尺寸公差、角度公差和形位公差，在选取的时候，比被测零件的相应精度，高出2至3个精度等级，即可。

《GB/T13914-2002 冲压件尺寸公差》规定了冲压件的尺寸公差。按照平冲压件和成形冲压件分别规定了尺寸公差。冲压件的尺寸公差数值与冲压件尺寸和板厚两个尺寸有关，另一方面与精度等级有关。

平冲压件尺寸公差：分为11个等级，用ST1至ST11表示，其中ST表示平冲压件尺寸公差，公差等级代号用阿拉伯数字表示。从ST1到ST11精度等级依次降低。

成形冲压件尺寸公差：成形冲压件分为10个精度等级，用FT1到FT10表示，其中FT表示成形冲压件尺寸公差，阿拉伯数字表示公差等级。从FT1到FT10精度等级依次降低。

冲压件极限偏差：孔尺寸按下偏差为0，上偏差为下偏差加尺寸公差；轴尺寸规定上偏差为基本偏差，数值为0，下偏差为上偏差减去尺寸公差。对于孔中心距，孔边距，弯曲、拉深的长度、高度等上下偏差规定为尺寸公差的一半。

ASME Y14.43-2011检具与夹具的尺寸与公差标注原则特别说明

使用注意事项：标准中文翻译版需配合英文原版对照阅读，避免术语歧义。标注检具公差时，应遵循“公差分配原则”，确保检具公差不超过被检工件公差的10%（或按合同要求）。常见问题：误将图纸上的功能尺寸直接用于检具定位，需区分“检测尺寸”与“基准尺寸”；忽略检具磨损补偿，导致快速失效。安装技巧：检具定位销与夹具衬套配合时，优先采用H7/g6或H7/f6间隙配合，并预留0.01-0.02mm的磨损余量；螺纹检具需注意量规的通止端磨损极限，定期校准。推荐使用硬质合金或陶瓷涂层提升耐磨性。
