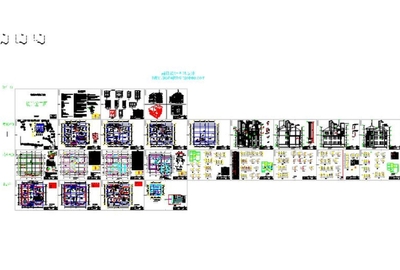

三层别墅效果图和CAD图纸提供下载，这是一套非常大气的别墅设计图，从外观来看别墅附近绿化也做得非常好了，对这个三层别墅图感兴趣的可以看看！

三层别墅效果图和CAD图纸最新动态

本次免费下载版本迎来全面升级：新增20+现代与欧式三层别墅效果图，室内布局更合理，外观渲染支持4K分辨率预览。CAD图纸模块优化了墙体标注与尺寸精度，新增分层导出功能，方便施工对接。用户反馈图纸清晰度提升显著，且下载速度加快60%。同时修复了部分图纸尺寸偏差问题，并开放社区图纸共享功能。感谢大家支持，我们持续根据用户建议迭代更新，让免费资源更实用、更高效！

三层别墅介绍

本户型是三层独栋别墅，砖混结构，总建筑面积558.1平米，占地面积190.9平米，檐口建筑高度11.1米。第一层设有入口门厅、过厅、客厅、餐厅、厨房、老人房、客房、楼梯间、卫生间、储物间；二层设有茶室、娱乐室、健身房、2间卧室、悬空客厅空间、2个卫生间、1个更衣间、一个阳台；三层设有主卧室、起居室、祭祖房、2间卧室、3个卫生间、2个更衣室、洗衣间、一个大露台。

本户型外观造型简洁大气，高低错落，屋顶设防雷功能，空间功能分区合理，房间尺度设计适宜，明厨明卫，采光通风良好，富有时代气息。

长宽尺寸为门前14.4米*进深14.1米。

参考造价44.6万

三层别墅设计说明

1.一层高3600mm，二层高3200mm

2.窗高、窗台高尺寸均按照农村建筑一般窗高。

3.除落地窗除外，其他窗口均抽出边框60mm厚60mm宽

白色装饰框。

3.高窗窗台高：2200mm，其中窗上檐留300mm墙高。室内高窗处一层二层均布置布帘

4.正立面落地窗窗台高300mm，窗上檐墙高300mm。

5.入口设立罗马式造型入口，三角造型高宽比1：2。

6.室内客厅采用上空。上空楼板采用自然弧线处理。

7.屋顶采用双坡屋顶，主体坡顶高1500mm,耳房坡顶高1300mm。主体侧坡左侧内收与耳放坡度相同连成整体屋面。

8.室内按正常需要，洗澡间下沉20mm.厨房屋顶较二层室内下沉30mm并设坡度。

9.一层墙面采用素砖贴才饰面，底层粘贴三层石材饰面，二层采用白水泥刷面，一二层中间通过楼板层外伸出厚60mm宽120mm和厚80mm宽60mm的两个叠出外檐。

10.一层楼板和顶层屋面均采用整浇楼板，一层楼板厚80mm，二层屋顶厚60mm。

11.室内构造柱、结构梁、圈梁及其配筋，由施工单位按照施工经验合理配置。
