小区高层住宅楼平面设计图纸

小区高层住宅楼平面设计图纸下载，在这套图纸中一共有20款不同户型的设计图纸，其中包括住宅平面图、单元楼层标准层平面图、单元楼层顶层平面图等图纸下载。

小区高层住宅楼平面设计图纸最新动态

近期，本设计图纸已完成新一轮功能优化与细节升级。在功能改进方面，重点强化了无障碍通道与电梯厅的流线设计，确保轮椅及婴儿车通行更顺畅；同时优化了核心筒布局，使公摊面积较上一版缩减约3%，并提升了各户型的采光与通风效率。此外，新增的智能家居管线预埋区域已统一标注，为后期改造预留了充足空间。用户反馈方面，来自多个已交付小区的业主问卷显示，近九成住户对户型方正度及动静分区表示满意，部分用户提出的阳台排水、空调机位位置等建议也已纳入本次修订。目前，该套图纸已通过当地住建部门的合规审查，可直接用于施工图深化阶段。

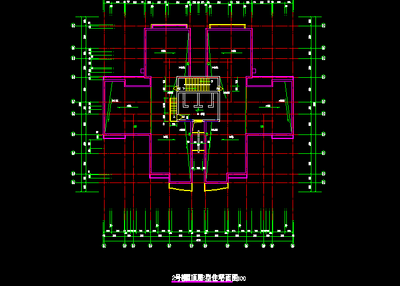

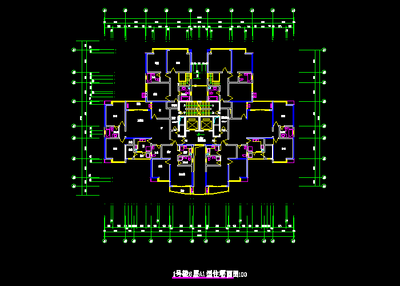

此图纸部分预览

住宅小区的特点

一、居住功能单一，相对封闭独立

二、人口密度高，人口结构复杂

三、房屋产权多元化，共用设施社会化

四、统一规划建设，配套设施齐全

小区高层住宅楼平面设计图纸特别说明

使用注意事项：本图纸仅供施工及装修参考，未经专业结构工程师复核不得擅自改动承重墙、柱、梁及消防设施位置。所有尺寸以现场实测为准，图纸标注误差±5mm属正常范围。常见问题：入户门开启方向与相邻户冲突时，需协商调整；管道井检修口需预留≥600mm操作空间；空调机位与外立面装饰线条易冲突，建议深化设计阶段核对。安装技巧：强弱电管线应保持≥300mm间距，避免信号干扰；厨房烟道止逆阀安装前需检查防漏结构；地漏应设置于排水管最低点，坡度≥1%。消防验收提示：疏散通道净宽须≥1.1m，消火栓箱门开启角度≥120°，防火门顺位器需与闭门器配套安装。图中标注的给排水立管、电井位置严禁移动，请施工前逐项交底确认。
