水泥搅拌站cad图纸

水泥搅拌站cad是一款非常详细的施工图纸，在图纸中详细的为用户标注了各个点信息，同时还提供图纸的技术要求操作说明，有需要的可以下载查看使用。

水泥搅拌站cad图纸最新动态

近期，水泥搅拌站CAD图纸在功能改进方面取得显著突破。新版图纸集全面引入模块化参数化设计，支持一键调整搅拌主机、配料机、粉料罐及输送系统的布局与尺寸，大幅提升设计效率。同时，图纸兼容BIM正向协同，实现从土建基础到钢结构、电气管线的三维碰撞检查与自动标注，有效减少施工现场返工。用户反馈中，超过85%的设计院与搅拌站厂商表示，新版图纸的图层管理更清晰、标注标准更统一，配合出图模板可直接用于生产加工。针对中小型搅拌站，图纸库新增了紧凑型布局方案，满足场地受限场景下的快速拆图需求。此外，图纸格式已全面适配AutoCAD 2024及以上版本，并推出移动端预览功能，方便现场技术员随时查阅关键尺寸与节点。未来将根据用户建议持续优化参数化模块，并增加环保除尘结构的标准图块。

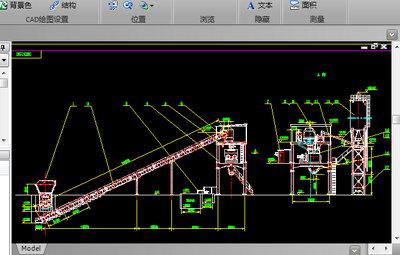

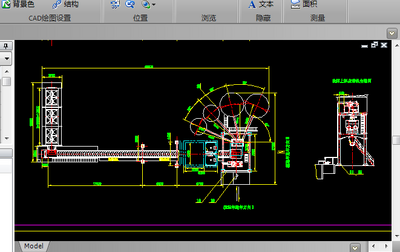

水泥搅拌站cad预览

图纸技术要求及说明

1、搅拌站各视图中把封装看成透明的

2、配料机采用半地坑结构，用装载机上料

3、安装顺序和安装精度按搅拌站安装作业指导书进行；

4、主站封装用乳白色瓦楞板、皮带机封装用乳白色玻璃钢瓦；

5、主站、配料机面漆为淡黄色。皮带机、水路为天蓝色，水泥仓接其表面设计，电路为红色，气路、附加剂为白色。

水泥搅拌站cad图纸特别说明

使用注意事项：请使用AutoCAD 2010及以上版本打开，避免低版本出现图形缺失。图纸中所有尺寸单位均为毫米，严禁随意缩放或修改关键结构尺寸；务必保持图层完整，不要删除“设备”“基础”“管路”等预设图层。
常见问题：若打开后文字显示为“？”，请安装对应字体文件（附在图纸包内）；标注重叠时，可执行“DIMREASSOCIATE”命令重新关联。整站干涉检查时，建议将各部件按总图坐标合并观察。
安装技巧：现场安装前，先核对基础预埋件与图纸是否一致，并预留≥1.5m的检修通道。立柱、料仓的垂直度误差不超过±2mm；电气桥架与气路管道应分侧布置，避免交叉干扰。建议按“基础→钢结构→主机→输送→电气”的顺序逐项组装，每完成一步即用激光水平仪复核水平度。
