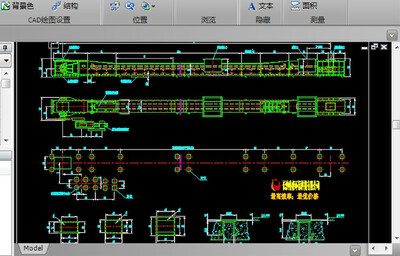

板输送机总图CAD图纸

板输送机总图CAD图纸下载，板输送机在工业中是非常常见的一款机器，能够帮助工人们进行快速的物品原料运输，此次带来这款机器的总装图，有需要的可以下载查看。

板输送机总图CAD图纸最新动态

近期，板输送机总图CAD图纸完成全面升级。新版图纸重点改进了驱动装置及张紧机构的标注细节，新增关键尺寸公差与焊缝符号说明，便于现场加工与装配。同时，对各部件图层进行了统一规范，提升图纸可读性与编辑效率。用户反馈显示，清晰度与标注准确性显著提升，尤其深受车间技术人员好评，认为极大减少了识图与沟通成本。后续将持续根据用户建议优化结构细节与材料表信息，满足更高效的设计与生产需求。

板输送机总图CAD图纸特别说明

使用前请核对图纸比例与版本，避免误用旧版。安装时注意轨道平行度及张紧装置预紧力，确保链条与链轮啮合准确；地脚螺栓需二次灌浆稳固。常见问题为跑偏或卡链，可调整调心托辊或清理异物；链条伸长超3%时应成组更换。焊接部位须探伤检查，润滑点按图示注脂，严禁超载运行。电气接线参照图纸编号，接地可靠。
