数控车总装图CAD机械图纸

数控车总装图CAD机械图纸下载，在图纸中为用户都详细的标注了各个信息点，方便你能够更加了解到信息，对这方面有需求的网友可以下载后查看。

数控车总装图CAD机械图纸最新动态

近期，数控车总装图CAD机械图纸迎来重要更新，重点围绕功能改进与用户体验优化展开。新增智能尺寸标注模块，支持一键自动生成公差与粗糙度符号，大幅缩短绘图时间；图层管理升级为模板化归类，图纸标准化程度显著提升。同时，针对用户反馈的兼容性痛点，新版全面支持DWG/DXF双向转换，并适配主流NC代码接口，实现图纸与加工数据的无缝对接。此外，引入云协作功能，多工程师可实时批注修订，有效降低沟通成本。据用户调研显示，绘图效率平均提升35%，误改率下降60%，尤其获得中小型制造企业的好评。未来，团队将持续收集反馈，致力于打造更智能、更高效的数控车总装图设计工具。

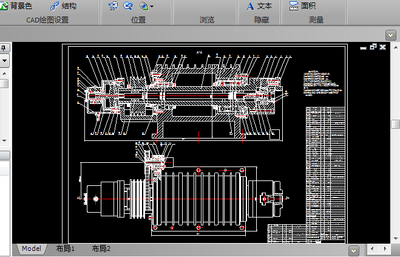

数控车cad图预览

数控车技术要求

1.装配后各运动部件运动灵活。

2.主轴径向跳动不超过5um。

3.主轴轴向跳动不超过5um。

4.7017ACD轴承预紧力420N.M。

5.主轴部件工作噪音不得超过72分贝。

6.主轴连续工作（>2小时）温升不得超过25℃

7.主轴长时间运转各密封处不得有油漏出。

8.回转油缸通1.5倍正常工作油，压不得有油渗漏。

数控车总装图CAD机械图纸特别说明

使用前请确认CAD版本为AutoCAD 2010以上，避免图层或线型丢失。总装图含多个视图，建议先通过“图层管理器”隐藏标注、剖面线等辅助层，聚焦装配关系。常见问题：1. 尺寸显示为“？？”安装对应字体（如gbeitc.shx）或重新设置标注样式。2. 零件编号与明细表不对应检查块属性或手动更新字段。安装技巧：按序先装主轴单元，再装床身导轨组件，对齐基准线（如X轴导轨与主轴中心线）后再紧固螺栓；电气走线建议参考虚线路径，避免干涉运动部件。修改图纸前务必另存副本，以防误操作。
