蒸汽喷射泵CAD机械图纸

蒸汽喷射泵CAD图纸免费下载，蒸汽喷射泵是一款用在传热领域的机器应用，这款机器结构非常的简单缺能够起到大的作用，本站提供这款产品的详细图纸。

蒸汽喷射泵CAD机械图纸最新动态

近期蒸汽喷射泵CAD机械图纸在功能上完成多项重要改进：新增了多级喷射泵自动布局模块，支持参数化驱动喷嘴与混合室结构，大幅提升绘图效率与精度；同时优化了图纸标注系统，可一键生成符合GB/T 150标准的工程标注。用户反馈方面，多数工程师表示新版本在大型多级泵体绘制时节省约40%时间，且图纸错误率显著降低。此外，团队针对用户提出的“三维预览与二维图纸联动”需求，已启动功能原型测试，预计下季度内测。持续收集的优化建议已促使图纸模板库扩充至120余种标准型号，覆盖真空度0.5~100 Pa范围，进一步满足化工、冶金行业的实际工程需求。

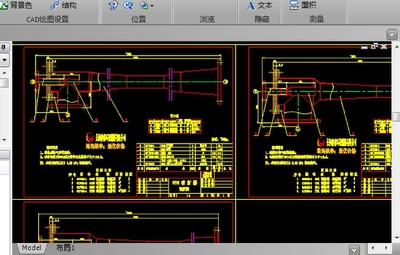

蒸汽喷射泵cad图预览

蒸汽喷射泵机构及工作原理

蒸汽喷射泵主要由喷嘴、接受室、混合室、扩压室等几部分组成,其结构见图。蒸汽喷射泵的工作原理是高压蒸汽通过喷嘴时产生高速气流,在喷嘴出口处产生低压区,在此区域将低压蒸汽吸入,高压蒸汽在膨胀的同时压缩低压蒸汽,用高压蒸汽的裕压提高低压蒸汽的品位,然后通过混合室进行良好混合,混合后的蒸汽再通过扩压室恢复部分压力,达到要求的蒸汽压力后供给热用户使用。根据高、低压蒸汽的参数可以进行不同的结构设计,得到各种压力等级的蒸汽,满足不同热用户的要求。吸入的低压蒸汽既可以是放散的废蒸汽,也可以是凝结水产生的闪蒸蒸汽,使低焓热能得到充分利用,达到节约能源的目的。蒸汽喷射泵的节能率可以达到35%左右,具有很好的实用性。

蒸汽喷射泵CAD机械图纸特别说明

本图纸适用于蒸汽喷射泵的制造与装配。使用前请核对图纸尺寸、公差及材料标注，避免因比例误读导致加工偏差。注意：喷嘴与混合室间隙必须严格按图纸执行，否则影响抽气效率；所有密封面需保证平面度≤0.02mm，防止蒸汽泄漏。常见问题：蒸汽压力不足时可检查喷嘴喉部直径是否因磨损变大；启动后无真空先确认冷凝器液位及排水阀是否关闭。安装技巧：喷射泵垂直安装时为佳，进汽管应设置疏水阀避免水锤；连接法兰建议使用石墨垫片耐高温；焊接后需进行压力试验（1.5倍工作压力）。调试时先通低压蒸汽预热管路，再逐渐升压至工作值，避免热冲击损坏内部件。图纸未标注的焊接坡口按GB/T 985.1执行。
