四合院建筑排水cad施工图纸

四合院建筑排水cad施工图纸以四合院排水为主题，排水问题是每户装修必须考虑的问题，完美设计的排水系统可以有效加快生活污水的处理，保证日常生活正常运行。

四合院建筑排水cad施工图纸最新动态

近期，四合院建筑排水CAD施工图纸完成重大版本迭代。功能方面，新增了基于传统台明、游廊等典型构造的排水坡度自动化布设模块，支持雨水与生活污水分流系统一键标注，并优化了与古建屋面瓦当、沟头滴水的节点详图联动逻辑。用户反馈显示，新版本使图纸绘制效率提升约40%，特别在复杂院落雨水收集与导流设计中，减少了手动调整出错的频率。同时，应古建修缮单位要求，增加了对筒瓦屋面天沟、暗沟的3D剖面可视化预览，便于施工交底。此外，图纸图例库更新了20余个仿古排水构件符号，适配最新古建筑施工验收标准。未来将持续优化与BIM模型的转换接口，满足数字化修缮需求。

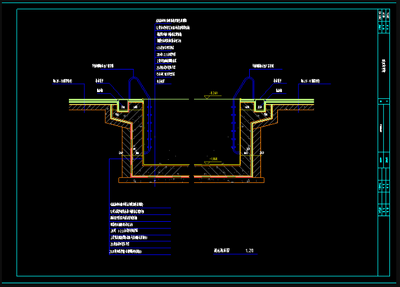

四合院建筑排水cad施工图纸预览

沿河别墅如何排水

1、首先呢，就是要根据沿河的水道走势来初步确定沿河别墅的排水系统的初步设定方法，根据临河别墅旁边的地形和水域疏通关系，从而保证在疏水系统的正常快速运行，有效加快生活污水的处理工作；

2、其次呢，是要做好沿河别墅群的排水管道系统的气压稳定装置处理，特别设置气压弹性阀，防止因气压失衡导致有毒气体反灌，保证室内空气环境的清洁卫生；

3、要合理地布置排水管道的线路，尽量保证排水管道简短平直，这样的话一方面可以减少曲直布线，从而减少排水管道的线路工程造价，节省部分资源；

4、另外，在沿河别墅的排水线路布置，特别要注意别墅的卫生间、厨房、厕所等特殊排水房间的排水线路布置，尽量保证最低线路的地漏安置，保证排水线路的高效工作；

5、要注意对排水管道线路的保护，一般的话腐蚀性的化学药品或者有爆炸危险的物品，不要放在线路上方或者附近，减少对管道的损害危险，减少管道泄漏几率；

6、最后呢，就是说你要修建的别墅排水系统，要对原材料或者说仪器的全部件进行仔细的审查，保证在标准上具有一定的统一性，从而减少因为原材料接口大小不同或者其他因素，最好是官方行业公认的零部件。

四合院建筑排水cad施工图纸特别说明

使用前请核对图纸比例尺与现场实测尺寸，避免遗漏传统四合院的屋顶瓦垄排水坡度、檐沟走向及院落暗沟布局。常见问题包括：排水管穿基础时未预留防水套管导致渗漏；院落明沟与古树根系冲突。安装技巧：屋檐滴水对应正脊标高误差控制在±5mm，确保雨水沿瓦垄顺畅汇入集水井；地下排水管建议采用柔性接口铸铁管（或HDPE管），并设置检查口以便清掏；院落中心排水坡度应不小于0.5%，避免积水倒灌。注意保护原有青砖墙与台基，开槽后需用水泥砂浆密实回填。图纸中标注的雨水口位置须避开游廊柱础，且与排水立管连接处使用45°弯头减少阻力。施工前请结合当地雨水重现期校核管径，建议在倒座房或垂花门附近增设溢流口作为应急措施。
