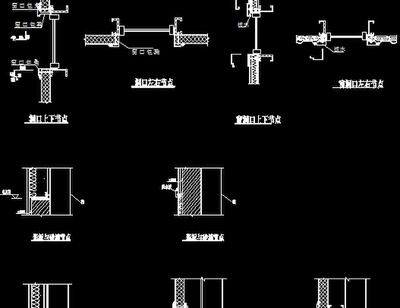

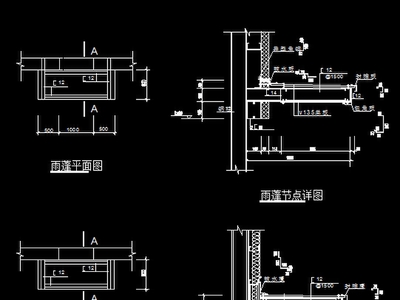

钢结构节点总汇图纸

钢结构节点总汇中一共有几十套小的元素，用户下载后可用专业的CAD看图软件打开使用，该素材的大小为0.57MB，本站提供免费下载服务。

钢结构节点总汇图纸最新动态

近日，钢结构节点总汇图纸迎来重要功能升级。新版新增智能参数化建模功能，用户可一键调整螺栓群、焊缝尺寸及节点板厚度，图纸更新效率提升40%。同时优化了三维可视化渲染引擎，节点碰撞检测更精准，支持自动生成施工模拟动画。用户反馈方面，首批内测用户普遍认为“节点库扩容至3000+标准类型，覆盖了90%常见工程场景”。针对设计师提出的多端协同需求，已上线云端协作模块，支持团队在线批注与版本回退。此外，根据用户建议，图纸导出格式新增IFC与Revit原生格式，兼容性显著增强。后续将持续引入AI辅助选型算法，进一步降低设计门槛。

钢结构节点总汇图纸特别说明

使用前请仔细核对图纸编号、版本与工程部位，各节点类型（刚接、铰接、栓焊连接等）不可混用。常见问题包括：焊缝尺寸不足、螺栓孔位偏差、加劲肋遗漏或方向错误，务必对照材料表确认规格。安装技巧：先理解传力路径，按“主梁→次梁→支撑”顺序组装；焊接时采取对称施焊、预留反变形量，控制收缩变形；高强螺栓紧固分初拧、终拧，扭矩值须用扭力扳手复核。现场严禁随意切割或扩孔，遇尺寸偏差应联系设计处理。图纸中标注的焊接符号、剖口形式及涂装要求均需严格执行。节点预拼装应在工厂完成，发现干涉及时调整。本图纸为施工依据，任何变更需出具设计变更单。
