住宅办公楼等建筑CAD电路图

住宅办公楼等建筑CAD电路图是一款以建筑电路图为主题的素材，每栋建筑都会有电路，是连接住宅之间用电的主要来源，电路图的修建要考虑安全和便捷的因素。

住宅办公楼等建筑CAD电路图最新动态

近期，住宅办公楼等建筑CAD电路图工具迎来多项功能改进：新增了智能电气元件自动标注、动态布线优化以及一键生成配电系统图，大幅提升绘图效率。同时，全面适配最新版AutoCAD和天正、广联达等主流平台，支持BIM模型导入导出。用户反馈显示，新版本使常见设计任务耗时减少约35%，标注错误率降低超50%。多名设计师表示，改进后的图层管理和图例库让协作更顺畅，且新增的实时碰撞检查功能有效避免了管线冲突。针对用户提出的移动端查看需求，我们已推出轻量预览模块，方便现场审核。未来将持续深化AI辅助设计，让电路图绘制更智能、更规范。

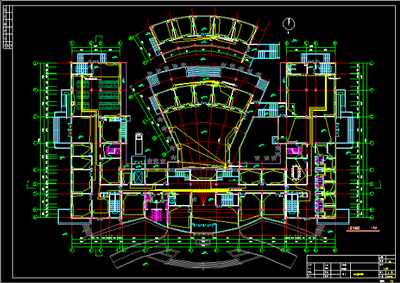

住宅办公楼等建筑CAD电路图预览

怎样看懂电路图

1、电路的基本连接方法只有串联、并联和混联；

2、电路的元器件有双端、三端和多端；

3、搞清楚元器件的工作原理及符号与实物的关系；

4、搞清楚元器件之间的连接方法，搞清楚为什么要那样连接，这样就可以看懂电路图了。

住宅办公楼等建筑CAD电路图特别说明

使用前请确认CAD版本为2010及以上，图纸比例默认1:100，如需缩放请保持图块按比例整体操作。常见问题：图例符号缺失或打印模糊，可检查字体库是否安装“gbcbig.shx”并统一图层线宽。安装技巧：将图块库及字体文件解压至CAD支持路径下，用“设计中心”拖拽调用更高效。注意事项：强电与弱电线路分图层绘制，避免交叉干扰；线缆标注需与系统图一致；配电箱编号、回路编号请勿重复。修改时先备份原图，关闭“动态输入”防止误操作。
