北方某地精品医院cad设计施工图纸(平面立面剖面楼梯)

北方某地精品医院cad设计施工图纸下载，该张图纸只有0.98兆，在图纸中清楚的标记了每个点，用户下载可以用专业的CAD软件打开进行查看或者编辑。

北方某地精品医院cad设计施工图纸(平面立面剖面楼梯)最新动态

近期，该套CAD施工图纸完成全面升级。功能改进方面，新增了标准化楼梯节点详图，优化了剖面标注层级与材料注释的关联性，平面图增加了医疗功能分区色块标识，并兼容AutoCAD 2024及更低版本，提升协同效率。同时，根据多家施工单位的反馈，对管网综合与结构柱网进行了局部微调，减少了现场碰撞问题。用户普遍反映图纸清晰度与规范性显著提升，尤其楼梯大样图的尺寸链标注获得好评，部分用户建议后续加入无障碍坡道详图，开发团队已纳入下一版迭代计划。

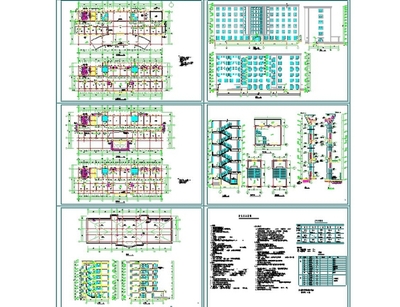

图纸预览

北方某地精品医院cad设计施工图纸(平面立面剖面楼梯)特别说明

使用前请确认图纸比例为1:100（默认），打印时务必关闭自适应缩放。北方地区冬季施工须注意墙体保温层厚度（详见图纸节点A-04）及采暖管道防冻措施。常见问题：楼梯剖面图与平面图尺寸不一致时，以剖面标注为准；电气点位与医疗设备间距不足时，请参考《综合医院建筑设计规范》调整。安装技巧：楼梯扶手预埋件需在浇筑前定位，避免后期打孔破坏防水层；给排水管道穿越防火墙处应加设防火套管。图纸所有变更需设计方签字确认，严禁现场擅自改动承重结构。
