5层学生宿舍建筑设计cad施工图纸下载

5层学生宿舍建筑设计cad施工图纸，里面包含了平面、侧面等非常详细的介绍，用户下载后直接可以使用查看，支持编辑修改，有需的欢迎下载。

5层学生宿舍建筑设计cad施工图纸下载最新动态

近期，本套5层学生宿舍建筑设计CAD施工图纸迎来重要功能改进：新增了标准化水电管线综合布置图、消防疏散详图及节能构造节点，优化了尺寸标注与图层分类，便于施工人员快速定位与修改。同时，首层平面图补充了无障碍坡道及门厅细部设计，提升了图纸的实用性与完整性。自更新发布以来，收到了众多用户的积极反馈，普遍反映图纸排版清晰、尺寸准确，尤其对楼梯间及卫生间大样图的详实程度给予肯定。部分用户建议增加结构配筋图与管线预埋示意，我们已纳入后续版本规划。持续收集用户需求，打造更贴合实际施工的高质量资源，助力校园建设项目高效落地。

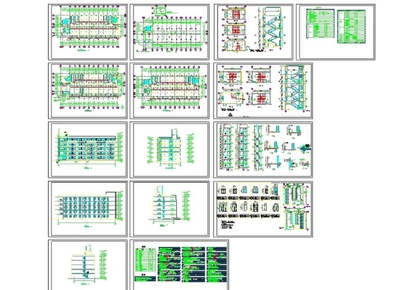

图纸预览

5层学生宿舍建筑设计cad施工图纸下载特别说明

使用前请确认CAD版本为2010及以上，图纸采用天正T20插件绘制，未安装天正可能缺失部分图元。常见问题：打开后显示乱码或缺少墙体，请在天正菜单栏执行“文件布图”→“图形导出”转为T3格式。如字体显示为问号，请安装HZTXT.SHX及gbcbig.shx字体包。安装技巧：将图纸与外部参照文件夹置于同一目录下（路径不含中文），以免丢失参照。建议先打开“图层管理器”冻结无关图层，提高操作流畅度。打印时注意比例设置为1:100，并选择“monochrome.ctb”实现黑白输出。若出现“代理信息”弹窗，忽略即可。
