卷筒组cad图纸免费下载

卷筒组cad图纸下载，卷筒组在起重机械当中是必不可少的组成部分，它主要是由卷筒、卷筒轴、齿轮盘接手等零部件组成，本站为大家带来这款详细图纸下载。

卷筒组cad图纸最新动态

近日，卷筒组CAD图纸资源迎来重要更新。本次更新重点优化了参数化设计模块，新增智能标注与自动校核功能，显著提升了图纸绘制的效率与准确性。同时，针对用户反馈较多的“图块混乱”“图层管理不便”等问题，团队重新梳理了图层结构并增加了图块分类库，使得零部件的调用更加直观。此外，软件版本现已开放免费下载，用户无需额外付费即可获取全套标准化图纸模板及配套说明文档。来自机械设计领域的用户反馈，新版本在卷筒组装配图、零件图生成方面效率提升约40%，错误率大幅降低。未来将持续根据用户需求迭代，助力工程师高效完成设计工作。

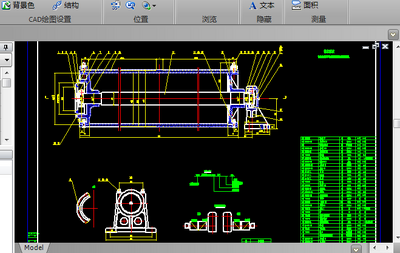

卷筒组cad图预览

卷筒组的详细介绍

1.卷筒组的作用：

卷筒组是起重机械设备的重要组成部分。

2.卷筒组的结构：

卷筒组主要由卷筒、卷筒轴、齿轮盘接手（或大齿轮）、卷筒毂、轴承体和轴承组成。

3.卷筒加工材质：

卷筒加工材料一般采用不低于HT2040铸铁，特殊需要时可用ZG25、ZG35铸钢或采用Q235B、Q345B钢板焊接。

卷筒组cad图纸特别说明

使用前请确认CAD软件版本为2010及以上，免费下载的图纸文件为.dwg格式。注意事项：图纸中标注尺寸均为毫米单位，修改时请勿删除图层或块定义；若打开后显示乱码，请安装配套字体包（随下载包提供）。常见问题：图纸无法打印？检查打印样式表是否设为monochrome.ctb；尺寸缺失？可尝试使用“regen”命令刷新。安装技巧：将图纸解压至纯英文路径下，避免因特殊字符导致加载失败。如需批量编辑，建议先另存备份，防止误操作覆盖原始文件。
