螺旋输送机cad图纸免费下载

螺旋输送机cad图纸下载，螺旋输送机能够帮助工人快速的进行物流的运输活动，帮助工人们轻松的提升工作效率，本站提供这款机器的详细机械图纸下载。

螺旋输送机cad图纸最新动态

最新版免费下载的螺旋输送机CAD图纸资源已于本月完成升级。功能改进方面，新增了U型、管式和垂直输送三种主流结构的详细图纸，并优化了尺寸标注系统，支持AutoCAD 2020及以上版本一键打开。同时，图纸图层管理更清晰，便于用户直接进行参数化修改。在用户反馈上，多位工程师表示新版本减少了图纸编辑时间约30%，尤其对螺旋叶片展开图的精度提升给予高度评价。此外，根据社区建议，修复了部分旧版图纸中联轴器接口不匹配的问题，并补充了材质说明与安装公差表。后续版本计划加入三维与二维联动视图，进一步降低设计门槛。

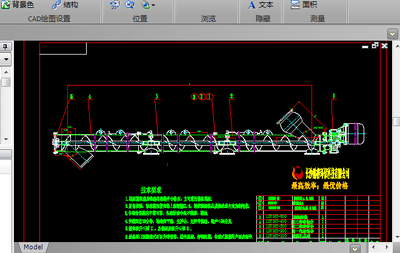

螺旋输送机cad预览

该图纸技术要求

1.装配整机前应检测各部装件合格后，方可进行整机装配。

2.所有花键、轴承装配前应涂上润滑脂L-2，端花键部装总成轴承盖内应为润滑脂。

3.各部分连接应牢固可靠，各密封结合处不得渗、漏油。

4.空载运行20分钟，转动应平稳、无冲击、无异常振动、噪声≤86分贝。

5.箱体温升≤35℃，各轴承处混升≤45℃

6.进出料口连接形式可以为球较接、法兰连接、焊钢丝圈，各形式根据用户要求制作。

7.螺旋输送机的主要功能是输送水泥或粉煤灰，也可以输送介质密度小于水泥，微粒直径在1.7以下的物流。

8.a=0~60°，图样角度为45°

9.L、1、a随用户要求而定。

螺旋输送机cad图纸特别说明

使用注意事项：本图纸为通用设计参考，实际加工前请核对轴间距、螺旋直径及材质要求，避免与现场工况冲突。CAD文件采用AutoCAD 2010版本绘制，需用对应或更高版本打开，否则可能出现文字或标注错乱。

常见问题：1.打开后缺少字体？请安装HZTXT或gbeitc.shx等常用工程字体。2.尺寸显示异常？检查标注样式是否被覆盖，建议使用“标注更新”命令恢复。

安装技巧：螺旋叶片与壳体间隙建议保持5-8mm，过小易卡料，过大降低输送效率。出料口宜设置防堵塞清理孔。安装前先校正主轴同轴度，偏差不超过0.5mm/m，联轴器处留足检修空间。
