挖掘机装配图CAD图纸下载

这是一款WY200C-0C型号的挖掘机装配图纸，在图纸中为你详细的提供了各种参数，帮助你能够准确的进行机械的转配，有需要的可以下载打开查看。

挖掘机装配图CAD图纸下载最新动态

近期平台对挖掘机装配图CAD图纸下载功能进行了多项改进：新增了智能按机型、部件双重筛选的检索系统，并优化了图纸预览加载速度，提升查找效率30%以上。同时，根据广大用户反馈，我们已补充了小松、日立等品牌近年新款机型的完整装配图，并增加了多视角拆分标注，便于维修和改装参考。此外，下载流程简化为一键打包，支持常见CAD格式批量导出。用户普遍表示图纸精度高、更新及时，助力了实际工程中的拆装与测绘工作。未来将持续收集建议，定期扩充图库。

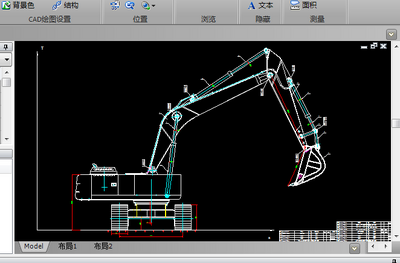

挖掘机装配图预览

此装配图技术要求

1、销轴、螺栓、油嘴等零件在装配前需要清洗，组合件的加工表面也要求去毛刺然后清洗。

2、连接的活动部分在装配完后运转应该灵活自如。

3、有相对转动的部分均要涂油脂以润滑和防锈。

4、为保证安全，在装配完后铲斗要支在地面上，而动臂油缸要尽量缩回。

挖掘机装配图CAD图纸下载特别说明

使用前请确认您的CAD软件版本（建议AutoCAD 2010及以上），避免因版本过低导致图纸显示异常。下载后先解压至纯英文路径，防止字体或路径乱码。常见问题：若图纸打开后线条缺失或比例失调，请检查“图层管理器”是否关闭了隐藏层；若标注文字显示为问号，需安装对应字体文件（附于包内）。安装技巧：将图纸中的标准件（如螺栓、油缸）按块保存到本地图库，便于后续调用；装配图通常采用1:1比例绘制，出图时建议在布局空间调整视口比例。导入其他软件（如SolidWorks）时，请先通过DXF格式转换。如遇CAD致命错误，请关闭硬件加速或重装显卡驱动。注意：图纸仅供学习参考，不得用于商业生产。如有技术问题，可联系客服获取原版块文件（需提供下载凭证）。
