板链输送机cad图下载

板链输送机cad图纸下载，这款机器能够帮助工人自动的运载货物，无需手工搬运节省不少工作力，此次为大家分享这款机器的详细图纸，有需要的可以查看。

板链输送机cad图下载最新动态

近期板链输送机CAD图下载平台迎来多项功能改进：新增了高精度三维模型与二维工程图双版本同步下载，支持AutoCAD、SolidWorks等主流格式一键转换，并优化了图纸分类检索与模糊搜索功能，使工程师能更快定位所需型号。同时，下载系统升级了云端加速通道，大文件平均下载时长缩短40%。用户反馈显示，新版图纸标注更清晰，模块化结构便于二次修改，尤其是“按输送物料类型筛选”功能深受好评。根据用户建议，平台已补充了20余种非标机型的图纸样例，并完善了配套的BOM清单说明。下一步将开放用户上传共享图纸的积分奖励机制，持续丰富资源库。欢迎新老用户体验更便捷、更精准的板链输送机CAD图纸下载服务。

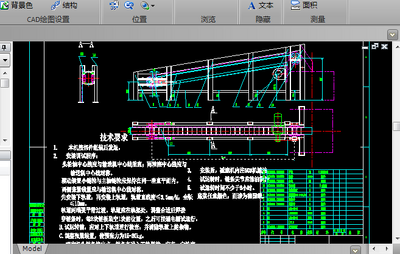

该图纸预览

此图纸技术要求

1.本机按部件组装后发运。

2.安装调试程序：

头轮轴中心线应与输送机中心线垂直；两轴座中心线应与输送机中心线对称。

驱动装置小链轮与主轴链轮应保持在同一垂直平面内。

两侧张紧装置应与输送机中心线对称。

先安装下轨道，再安装上轨道，轨道直线度≤3.5mm/M，全长≤10mm。

轨道两端要平滑过渡。轨道应在轨架处，调整合适后焊接穿链条时，每3块链板装空1块的位置，之后可接通电源试运行。

B.试运转前，应对上下轨道进行检查，并清除轨道上的杂物。

C.调整张紧装置，使预张力为15-30kg。

观察机头链条绕出点，链条在进入下轨道前，应有一定松度。

观察链轮绕入点，链轮应与链条自由啮合，侧隙均等。

3.安装后，减速机内注50#机械油

4.试运转时，链条关节应涂油润滑

5.试运转时间不少于6小时。底浆任意颜色，面漆为德国绿

板链输送机cad图下载特别说明

使用前请确认图纸版本与您的CAD软件兼容（推荐AutoCAD 2010及以上）。图中所有尺寸单位为毫米，标注公差需严格遵循；链条节距、链轮齿数及电机功率需根据实际负载校核后再选用。常见问题：若链条爬齿或跳链，请检查链轮共面度及张紧装置是否调节到位；运行时异响多因轨道不平或链条缺油，建议定期润滑。安装技巧：基础需水平且预埋地脚螺栓，两侧轨道平行度误差控制在±1mm以内；输送机头尾链轮轴心线必须平行，否则加速链条磨损。下载后请勿直接用于生产，需结合现场工况复核图纸细节。如需修改，请保留原图层并标注变更记录。
