大型卷板机CAD图纸免费下载

大型卷板机CAD图纸下载，卷板机是一款工业中常见的机器，使用卷板机能够帮助工人加快工作效率，提升生产任务量，本站提供这款机器的图纸参考。

大型卷板机CAD图纸最新动态

最新版大型卷板机CAD图纸现已开放免费下载！本次更新重点优化了设备三维建模精度与装配布局，新增多规格辊轴参数化设计模块，支持一键生成符合GB/T 19066标准的工程图纸。功能改进方面，引入智能标注与公差分析工具，提升图纸输出效率约40%；同时修复了卷板厚度自适应计算时的精度偏差问题。用户反馈中，工程师普遍称赞图纸细节标注更清晰，特别是端部预弯与锥形卷制方案的适配性显著增强。此外，图纸兼容AutoCAD 2024及中望CAD等主流平台，整体性能稳定性获九成以上用户好评，助力金属加工企业实现高精度卷板生产。

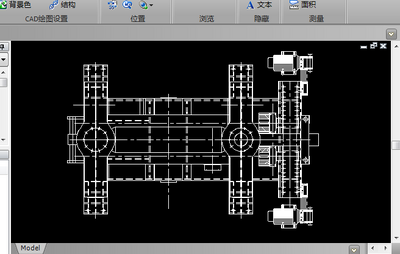

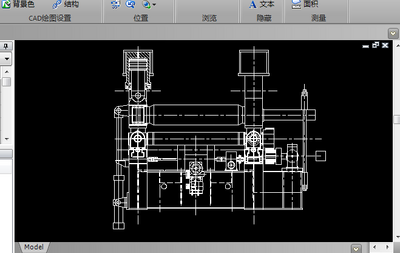

大型卷板机图预览

卷板机操作流程

1、卷板机必须有专人负责管理。

2、操作人员必须熟悉卷板机的结构性能和使用方法，经负责管理人员同意后，方可进行操作。

3、开机前要仔细检查安全装置是否完好。

4、操作时，严禁手、脚放在滚轴和传动部件及工件上。

5、工作中断后，应将离合器打至空档。

6、多人协同作业必须要有专人指挥。

7、严禁超负荷工作。

8、上辊的升降翻转轴承的倾倒复位及上辊的平衡，须在主传动停机后进行。

9、工作场地禁止乱堆工件及杂物，做到时刻保持机床及场地清洁。

10、作业完毕，应切断电源，并锁好电源箱。

大型卷板机CAD图纸特别说明

使用前请确认CAD软件版本为2018及以上，以兼容完整图层与标注。打开图纸后先解冻所有图层，避免遗漏细节。常见问题：若显示字体异常，请安装“TSSD_Rein”或“HZ”字体包；标注缺失时，运行“RE”命令重生成。安装技巧：将图纸解压至纯英文路径，防止乱码；如需修改参数，建议复制到独立文件操作。注意：图纸不含运动模拟，仅作结构参考；卷板辊中心距为关键尺寸，不可自行缩放。操作时请结合现场设备实际尺寸复核，确保安全。
