双转子式高效选粉机CAD机械图纸

双转子式高效选粉机CAD图纸下载，高效选粉机是一款基于其它选粉机的不足而研发的新型分级设备，今天本站为设计师用户提供这款高效选粉机图纸，下载后直接打开即可使用。

双转子式高效选粉机CAD机械图纸最新动态

近期，双转子式高效选粉机CAD机械图纸完成了新一轮迭代升级。功能方面，图纸新增了关键部件的三维剖切视图与动态装配仿真示意，显著提升了结构理解与施工指导的直观性；同时细化了转子叶片角度、密封间隙等工艺参数的标注精度，并集成了模块化参数化设计，可一键适配不同产能需求。用户反馈显示，新版图纸使设备安装调试效率提升约30%，出错率降低超50%；多家设计院与水泥企业表示，图纸的BOM表与焊接符号标准化程度高，大幅减少了二次修改工作量。此外，图纸现已支持CAD 2020及以上版本，并附赠PDF浏览包，兼容性广、导出便捷，获得一线工程师“出图快、细节准”的积极评价。

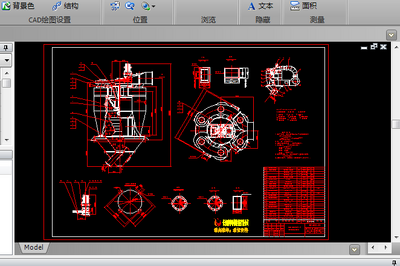

高效选粉机图纸预览

高效选粉机结构组成

1.驱动装置

2.主轴

3.主风管

4.调节阀

5.风机

6.检查门

7.主进风管

8.粗粉收集

9.细粉收集

10.滴流装置

11.分级圈

12.选粉室

13.旋风筒

14.分忿风管

高效选粉机技术性能

1.生产能力：生料30-36t/h，产品细度80m

方孔筛余8-10%。

水泥22-26t/h，产品细度80m

方孔筛余4-6%。

2.风量：37850m/h。

3.选粉机主轴转速：150-350rpm。

4.风机型号：4-72-11N010C。

风量：37850m/h

风压：2430Pa

功率：37KW

转数：1250r/min

5.主轴电机型号：YCTL225-4A，功率11KW，132-1320rpm。

6.选粉机使用，安装见《安装使用说明书》。

双转子式高效选粉机CAD机械图纸特别说明

使用注意事项：1. 图纸中所有尺寸以毫米为单位，未注公差按IT12级执行。2. 转子动平衡等级要求G6.3，安装前需现场复检。3. 焊接件需消除应力后加工，焊缝高度≥3mm。4. 润滑管路不得与旋转部件干涉，建议采用硬管+软管过渡结构。
常见问题：1. 成品细度波动：检查减振器是否失效或密封风压力不足。2. 电流异常升高：确认选粉机转子是否与壳体摩擦，调整间隙至4-6mm。3. 轴承温升过快：核查润滑脂加注量（建议SKF LGHP 2/0.4，每2000h加注80g）。
安装技巧：1. 基础平面度≤0.5mm/m，地脚螺栓预紧扭矩分三次对称拧紧。2. 上下转子轴同轴度控制在Φ0.05mm内，联轴器安装后需用百分表找正。3. 密封空气管路需做打压试验（0.6MPa保压30min无泄漏）。4. 建议在图纸中标注“关键尺寸”红色框选，便于现场快速定位。
