护理院整套给排水系统CAD图纸

护理院整套给排水系统CAD图纸免费下载，在这套图纸中包含了给水，排水，生活回水，热水系统图等图纸，用户下载后可用专业看图软件打开进行查看使用。

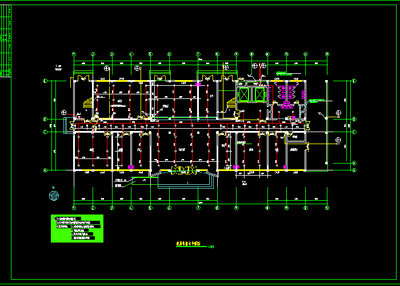

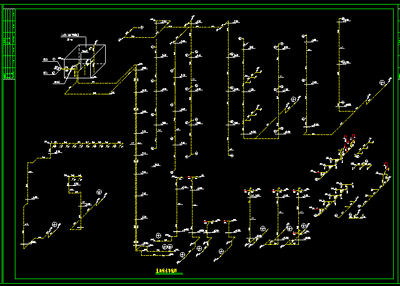

此款图纸预览

排水系统布置要求

①排水沟道要处于控制面积的最低处，以求尽量自流排水。

②根据地形应将排水地区划分为高、中、低等片，做到高水高排，低水低排,自排为主,抽排为辅。

③排水干沟的出口应选择在容泄区水位较低和河床比较稳定的地方。

④下级排水沟道的布置要为上级沟道排水创造良好的条件，干沟要尽可能布置成直线。此外，排水沟布置要避开土质差的地带，以节省工程费用并使排水安全及时。

⑤在有外水入侵的排水区，应布置截流沟或撇洪沟，使外来的地面水和地下水直接引入排水干沟或容泄区。

护理院整套给排水系统CAD图纸特别说明

使用前请核对图纸版本及修订日期，确保与现场实际一致。注意给水管道材质需符合饮用水卫生标准，排水管道需满足防堵塞及消音要求。常见问题：喷淋末端试水装置位置易遗漏，建议每层按规范复核；热水循环管坡度不足会导致气堵，应保证大于0.3%坡度。安装技巧：护理单元卫生间管道尽量采用墙排式，便于后期检修；地漏优先选用防干涸型，防止返味；所有穿越墙体、楼板的管道须加设防水套管，并做防火封堵。图纸中预留的医疗纯水及氧气管道接口请单独标注，避免与普通给排水混淆。验收前务必进行通球试验及压力测试，并做好记录。
