基坑设计cad图

基坑设计cad图是一款以基坑设计为主题的素材，基坑主要是用于安置建筑基底的土坑，它的布局设计应该考虑周围的建筑物情况，排水和防水十分的重要。

基坑设计cad图最新动态

近期，基坑设计CAD图工具迎来重要升级。功能改进方面，新增智能参数化建模模块，支持自动生成支护结构剖面与锚杆布置图，大幅提升设计效率；优化了土方量精准计算与三维地质可视化功能，可实时联动地质勘察数据，减少手动调整错误。同时，修复了多图层协同标注时的冲突问题，强化了出图规范自动校核能力，使图纸输出更符合现行标准。用户反馈中，设计师普遍表示新版本操作流程更流畅，尤其批量修改支护参数后图纸自动更新的功能节省了大量重复劳动；部分用户建议增加自定义图例模板库，开发团队已列入下一阶段迭代计划。目前该工具已在多个深大基坑项目中试用，整体满意度达92%，未来将进一步集成BIM数据交换接口，助力数字化设计与施工一体化。

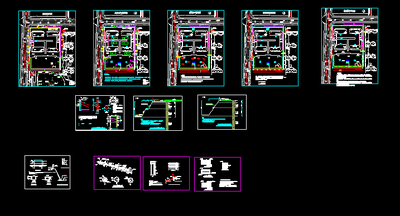

基坑设计cad图预览

基坑开挖的要求有哪些

1、基坑开挖分为人工开挖和使用机械开挖，对于大型基坑应该优先考虑使用机械进行施工，这样可以减轻繁重的体力劳动，加快施工进度；

2、基坑开发应该按照规定的尺寸合理的确定开发顺序和分层进行开发，进行施工，尽快的完成；

3、由于土方开发的施工要求标准一般比较高，断面需要准确，土体应该有足够的强度和稳定性，因此在开挖过程当中要随时的注意检查；

4、开发出来的土房预留一部分作为回填使用，在场地内不得任意堆放，应该把多余的土方运输到其他不需要的区域，以免妨碍施工；

5、在基坑边放着有重载的机械设备的时候，也应该根据计算结果离开基坑边比较远的距离，如果地质不好，应该采用加固措施。

基坑设计cad图特别说明

使用前请确认CAD版本（建议AutoCAD 2010及以上）并安装对应字体库（如hztxt、gbeitc），否则文字可能显示为问号。图纸采用统一图层命名（如“支撑-梁”、“支护桩”），请勿合并或删除图层以避免修改混乱。常见问题：若参照（Xref）文件未加载，需将外部参照文件放置在图纸同目录下，或使用“重新加载”命令。安装技巧：推荐加载配套的“基坑工具”插件（.lsp或.vlx），用APPLOAD命令加载后可一键生成剖面、计算土压力。注意：所有尺寸标注均使用“支护标注”样式，修改全局比例前请先检查图幅（A0/A1）；图纸中粉色块为监测点，不可编辑；开挖线与红线不得擅自移动。如遇打印缺失，请关闭“消隐”并启用“线宽”显示。
