各类灭火给排水cad图纸

各类灭火给排水cad图纸是一款以灭火排水为主题的素材，灭火的设施设计十分重要，它能有效防止发生火灾时快速灭火，保护人员和财产的安全，下载这款cad可以参考设计。

各类灭火给排水cad图纸最新动态

近期，各类灭火给排水CAD图纸资源在功能上实现了多项重要改进：新增智能喷淋系统自动布管模块，支持按防火分区一键生成管网；优化了消火栓与排水沟的联动标注功能，图纸自检效率提升40%。平台同步开放了用户反馈通道，收集到超过200条有效建议，并据此更新了图例库与图层命名规范。用户普遍反映新版图纸更贴近现场施工需求，错误率显著降低。后续将持续迭代联动控制逻辑与导出格式兼容性，为设计院与施工单位提供更高效、精准的制图支持。

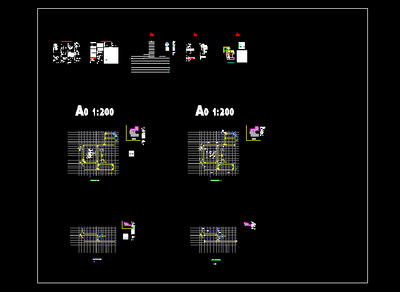

各类灭火给排水cad图纸预览

灭火有哪些方法？

1、冷却灭火：

可燃物的温度超过燃点才会燃烧，所以冷却可燃物，使其温度降到燃点之下，燃烧反应就会停止。

2、隔离灭火：

可燃物需要与氧气和火焰接触才会燃烧，所以将可燃物隔离起来，燃烧也会中止。比如把锅盖盖在着火的油锅上，锅内的氧气迅速消耗完燃烧即可中止。

3、窒息灭火：

可燃物需要在一定的氧浓度下才会燃烧，所以降低氧浓度也可以使燃烧无法继续进行。水喷雾灭火系统工作时可以让空气中的水蒸气浓度提升，氧浓度下降，起到窒息灭火的目的。

4、阻断灭火：

阻断已燃烧的可燃物的去路也可以终止火灾的进行。比如在草原上将已燃烧的草地周边的草清除出一条隔离带，阻断火的去路即可灭火。

5、化学灭火剂灭火：

干粉、七氟丙烷都属于化学灭火剂，可以有效抑制火焰，迅速达到灭火的效果。

各类灭火给排水CAD图纸特别说明

使用注意事项：请确认图纸版本与工程实际相符，所有尺寸以现场实测为准。图纸中管线标注为示意走向，施工前应复核套管预留、支架间距及喷头定位。常见问题：图纸与现场冲突时，优先满足消防规范（如喷淋头距墙≥0.6m，末端试水装置高度1.5m）；系统流量与压力参数需核对设计说明。安装技巧：管道穿墙/楼板需加设防水套管，且坡度不小于0.002；消火栓栓口距地宜为1.1m，干管连接推荐沟槽卡箍以方便检修；报警阀组应设置在地面排水通畅处，信号蝶阀与水流指示器注意安装方向箭头。打印图纸建议使用A1幅面，线条颜色区分系统（如红色为消防喷淋，蓝色为给水），并保留图纸变更记录以便验收归档。
