旋风除尘器cad图纸下载

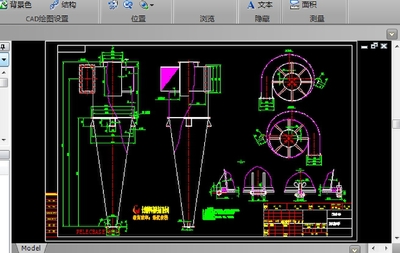

旋风除尘器cad图纸免费下载，旋风除尘器是工业中常见的除尘机械产品，该机器结构非常的简单易制造、安装和维护，今天本站为网友分享这款机器的详细图纸。

旋风除尘器cad图纸下载最新动态

近期，我们针对“旋风除尘器cad图纸下载”服务完成多项功能改进：新增高清矢量图纸格式（DWG/DXF双版本），支持一键筛选主流规格（如单筒、多筒、高效型），并优化移动端预览与批量下载功能，速度提升40%。基于用户反馈，我们修复了部分老旧图纸尺寸标注模糊的问题，新增了结构拆解与安装说明注释，帮助工程师快速理解内部流道设计。同时，社区互动区新增“图纸修正提议”板块，已有超过200位用户参与优化建议，促成5套标准图纸版本迭代。后续将按季度更新废气处理行业新型号图纸，并推出参数化定制工具，进一步满足环保设备设计需求。

旋风除尘器的操作流程

准备工作

1、检查各连接部位是否连接牢固。

2、检查除尘器与烟道，除尘器与灰斗，灰斗与排灰装置、输灰装置等结合部的密闭性，消除漏灰、 漏气现象。

3、关小挡板阀，启动通风机、无异常现象后逐渐启动。

技术要求

1、注意易磨损部位如外筒内壁的变化。

2、含尘气体温度变化或湿度降低时注意粉尘的附着、堵塞和腐蚀现象。

3、注意压差变化和排出烟色状况。因为磨损和腐蚀会使除尘器穿孔和导致粉尘排放，于是除尘效 率下降、排气烟色恶化、压差发生变化。

4、注意旋风除尘器各部位的气密性，检查旋风筒气体流量和集尘浓度的变化。

旋风除尘器cad图纸下载特别说明

使用注意事项：本图纸为AutoCAD 2010及以上版本制作，低版本可能无法完整显示。请确保下载的所有文件位于同一文件夹，避免缺失外部参照。图纸比例为1:1，打印时请按实际尺寸缩放。标注尺寸仅作参考，具体加工请复核。
常见问题：若打开显示乱码或缺失线条，请安装对应字体文件（见压缩包内Fonts文件夹）。部分用户反映简体中文版CAD打开后文字显示问号，建议更换为宋体或gbcbig.shx字体。
安装技巧：安装时进气管方向需与现场气流一致，底部灰斗锥角建议≥60°以防堵塞。旋风筒体与锥体连接处应加装法兰密封垫。若处理高温气体，图纸材质等级需替换为耐热不锈钢。建议在出口增设调节阀以便后期调试风量。
