计量螺旋输送机CAD图纸

计量螺旋输送机CAD图纸免费下载，这款螺旋输送机机器能够帮助工人在输送的时候进行物品的计量工作，轻松解决称重难的问题，为大家带来这款计量螺旋输送机图纸。

计量螺旋输送机CAD图纸最新动态

近期，计量螺旋输送机CAD图纸完成新一轮技术升级，重点改进了螺旋叶片参数化设计模块，支持动态模拟物料流动与称重补偿，显著提升了计量精度。新增智能布局生成功能，可根据输送量、倾角自动优化螺旋直径与螺距，并集成防堵塞结构选项。用户反馈显示，新图纸在物料适应性上表现突出，处理粘性及易碎物料时堵塞率降低约30%，同时安装图纸的高亮标注与爆炸视图使装配效率提升25%。此外，响应行业环保趋势，图纸新增密封防尘结构与低能耗驱动方案，获得工程用户广泛好评。

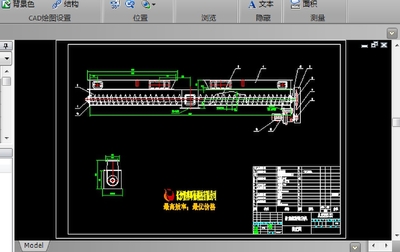

图纸预览

此机器的特点

给料螺旋具有独特的稳流结构，在整个进料口截面上料粉均匀下沉，不易结拱，冲洗

单螺旋无轴结构，料流稳定，不会卡料。重量信号真实，计量精度更高。（可选）

螺旋叶片选用304不锈钢材料精工制作，耐磨 耐腐蚀性强，使用寿命长。

螺旋间隙小，克服回流冲料问题，避免管壁间隙中粘附物料。

密封结构，减少粉尘外扬。

进出料口为软连接，可根据现场要求任意调整水平安装角度

自动计量标定系数，自动测量系统零点；

手动置入各种参数，运行操作可手动/自动切换；

具有仪表自诊断和计算机联网功能。

计量螺旋输送机CAD图纸特别说明

使用前请仔细核对图纸尺寸与现场安装空间，确保螺旋机长度、进出料口位置与设备匹配。安装时注意主轴水平度误差≤1mm/m，减速机与电机同心度偏差需控制在0.1mm以内，防止运行抖动。常见问题包括：物料卡滞多因螺旋叶片与管壁间隙过大（建议图纸设计间隙2-5mm）或转速过高；密封泄漏需检查填料函压盖紧固度或更换磨损密封件。技巧：吊装时应使用螺旋体两端吊耳，避免单点受力导致变形；联轴器安装后需手动盘车确认无卡阻；首次投料建议先空载运行30分钟，再逐步加料至额定负荷的50%、75%、100%各运行15分钟，观察电流及振动值。严禁在螺旋机运行时清理物料，停机检修须切断电源并挂牌。图纸中未标注的螺栓扭矩可参考标准：M16螺栓扭矩200Nm，M20螺栓扭矩380Nm。定期润滑轴承（每200小时加注锂基脂），检查防爆组件（如适用）接地电阻≤4Ω。
