定量包装秤CAD图纸下载

定量包装秤CAD图纸免费下载， 定量包装秤是用于工农业的一款自动包装机器，整体下来会为用户自动包装设定的重量，全部自动完成，为大家带来这款机器设计图纸。

定量包装秤CAD图纸下载最新动态

近期，我们对定量包装秤CAD图纸下载服务进行了全面升级。功能改进方面，新增了多格式导出（DWG、DXF、PDF），并优化了图纸分层标注，支持自动标注关键尺寸与重量参数，同时引入在线预览和批量下载，显著提升设计效率。用户反馈积极，多数用户表示下载流程更顺畅、图纸清晰度与兼容性大幅提高。此外，依据用户建议，修复了部分型号图纸的装配图细节缺失问题，并更新了最新国家标准标注。未来将持续收集意见，定期推出适配新机型的高精度图纸资源。

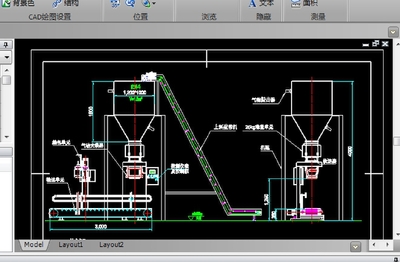

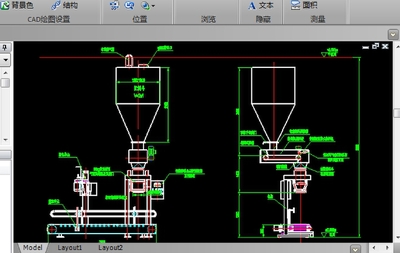

定量包装秤图纸预览

定量包装秤工作原理

当定量包装秤进入自动运行状态后，称重控制系统打开给料门开始加料，该给料装置为快、慢两级给料方式；当物料重量达到快给料设定值时，停止快给料，保持慢给料；当物料重量达到最终设定值时，关闭给料门，完成动态称重过程；此时系统检测夹袋装置是否处于预定状态，当包装袋已夹紧后，系统发出控制信号打开称量斗卸料门，物料进入包装袋中，物料放完后自动关闭称量斗的卸料门；卸空物料后松开夹袋装置，包装袋自动落下；包装袋落下后进行缝包并输送到下一工位。如此循环往复自动运行。

定量包装秤技术参数

1、称重范围：25kg

2、包装速度：150-200包/小时

3、包装袋形式：敞口袋、桶等

4、包装精读：0.2ES

5、计量形式：毛重式

6、主机功率：2kw

7、工作环境：-20-40°C，相对湿度《90%

8、电源AC380V,50HZ

9、气源：0.4-0.6Mpa

定量包装秤CAD图纸下载特别说明

使用前请确认图纸版本与您的机型匹配，不同批次结构可能微调。下载后先核对尺寸标注，避免因公差问题导致安装偏差。常见问题包括：图纸打不开请更新至最新版CAD软件或使用兼容模式；比例异常检查布局空间与模型空间视口设置。安装技巧：基座定位时，建议按图纸预留膨胀螺栓孔位，且秤体水平度误差须小于0.5mm/m。传感器与料斗连接处，注意加装防松垫片并留出称重间隙。电气布线应避开秤体振动区域，防止信号干扰。若需修改图纸，请保留原始文件备份，并联系厂家确认改动可行性。首次使用前务必进行零点校准与量程标定。
