脉冲布袋除尘器CAD图纸下载

脉冲布袋除尘器CAD是一款非常详细的机械图纸，图纸对这款除尘器进行了详细的描述以及技术要点的介绍，用户下载这款图纸用专业看图软件打开即可查看。

脉冲布袋除尘器CAD图纸下载最新动态

近期我们对脉冲布袋除尘器CAD图纸库进行了全面升级，新增了多种常用型号（DMC-64至DMC-192）的二维与三维详细图纸，并优化了喷吹系统管路布局与灰斗结构标注，便于用户直接用于加工与安装。功能改进方面，图纸增加了可编辑图层，支持AutoCAD 2018及以上版本快速调用；同时附带详细的安装说明与技术参数表。用户反馈环节，许多工程技术人员表示新版图纸的尺寸标注更加清晰，尤其对脉冲阀与滤袋错位布置的细节改进给予了高度认可。我们将持续根据用户建议补充防爆型与高温型除尘器的CAD资源，助力行业设计效率提升。

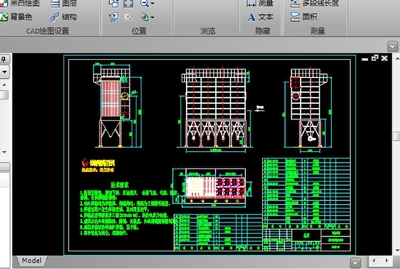

CAD图纸预览

此图纸技术要点

1、板面无锈蚀，剪切下料，周边整齐，去除飞边、毛刺，除油、除锈，去杂质喷防锈漆。

2.未注焊缝均为连续焊，焊缝均匀，焊高为互焊薄件厚度。

3.焊接过程中发生焊接变形，及时校直校平。

4.焊缝质量等级要求Ⅱ级（883424-86）。焊后去应力处理。

5.成型后内外表面除油、除锈、去杂质，外表面喷防漆锈两遍。

6.成型后保证答转动件灵活，无卡阻。

7.图中设备为两台，对称制作。

脉冲布袋除尘器CAD图纸下载特别说明

注意事项：1. 确保CAD版本为2018及以上，图纸已提供dwg和pdf两种格式，标注单位为毫米（mm），比例1:1，打印时请关闭缩放。2. 安装前务必核对基础尺寸与预埋件位置，避免偏差。3. 风管连接处需采用法兰密封垫，防止漏气。常见问题：气流分布不均时，检查导流板角度并调整进风口尺寸；清灰压力不足先检查压缩空气管路有无泄漏，再确认脉冲阀动作是否同步。安装技巧：灰斗支撑梁与主框架焊接时，先点焊定位再满焊，防止变形；布袋安装应逐圈拉直至底部，避免折叠导致破损；花板孔需涂密封胶后装袋，确保零泄漏。建议下载后先用三维预览确认结构，再分段组装。
