室内外避水保温施工图纸

室内外避水保温施工图纸下载，在这里包括常规地面、墙面、柱面防水施工图例，外墙防水施工图例，地下室防水图，厨浴厕防水施工图例等图纸，有需要的欢迎下载。

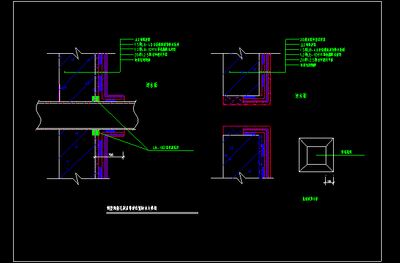

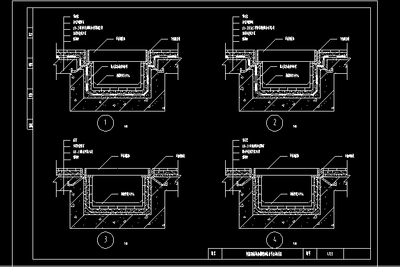

该套图纸预览

保温板安装的注释

1.保品板1200宽，长2400,3000和3600特别项目可达14600

厚度可有许多变化但是紧固件与修市牛限制保温板厚度在10/25之间

巴特勒工厂不存贮和销售

2.装板时应特别小心，因为板的不管泡沫面和金属面都易碎和易碱

板应安装在方便合适的位置，装上后不住拆卸从装

3.在任何开口，缺口处需用密封脑修息，在连接面上需用密封胶修复

4.在切保品板时确认一下保温板的尺寸

5.用刀或圣便铺能很容易切割，在里面的舒预画处起割在核心连接处割一直边开口通过金属面的后边

6.当用单层板车接点处形成角，按以下步骤

割内角，首先割开保温板的金属面，并制开部分保温板的内层：然后折叠板，板的另一面不动：板可能折90°

隔外角，在金属面用锯个一型槽：锯成倾斜45°，割掉3M包沫，V型槽的宽度的两倍的板厚6，沿着长度锯走几次，割掉泡面

7.有时需要保温板配合结构，板的开口处需要清除阻塞

8.当计算板的长度时，在次结构上板的两端需连接上

室内外避水保温施工图纸特别说明

1. 使用注意事项：施工前请仔细核对图纸尺寸及材料规格，基层必须干燥、平整、无浮灰。避水层与保温层搭接长度不小于100mm，严禁在雨雪、大风天气施工。2. 常见问题：若发现保温层开裂，多因基层未做界面处理或粘结剂配比不当；避水层鼓包通常由潮气未排尽引起，应设排气孔并确保密封严密。3. 安装技巧：铺设保温板时采用错缝铺贴，转角处做双层网格布加强；避水涂料施工应“薄涂多遍”，首道干透后再涂下一道。阴阳角、管道根部增设胎体增强布。低温环境下需使用低温型材料并延长养护时间。4. 竣工后24小时内不得淋水或踩踏，并做好成品保护。
