停车位设计图CAD图纸

现在大多数人都是有车一族了，那么对于停车场的需求量也是非常的大，一个好的停车场设计能够停更多的车辆，今天带来这款停车位设计图CAD图纸下载。

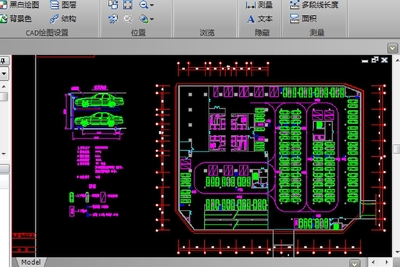

停车位cad图预览

停车位的标准尺寸

1、直车位尺寸标准：宽2.5米，长大于等于5米，一般标准是2.5m*5.3m为最佳标准停车位尺寸。

2、斜车位尺寸标准：宽2.8米，斜长达到6米，两斜线的垂直距离还是保持2.5米的标准。

停小型车为主的停车场，车位尺寸采用2.5~2.7×5~6米的尺寸，单车道回转车道宽度不小于3.5米，双车道不少于5米，停车场为安全起见或者可以停中大型车辆，多设置为6米以上。

停车位设计图CAD图纸特别说明

使用前请确认图纸比例及单位（常用1:1或1:100毫米），防止尺寸错误。注意区分标准车位（2.5m×5.3m）、无障碍车位（宽度≥3.6m）及微型车位，标注线与实线边界不可混淆。常见问题：图纸中车道转弯半径未标注时，需按CJJ 37-2012城市道路规范补全；如遇柱间距与车位宽度不匹配，可适当微调侧向净距（≥0.3m）。安装技巧：先导入CAD核对“车位线”“导向箭头”“禁停标线”等图层，避免打印错漏；现场放样建议用全站仪或卷尺复核角点，尤其注意斜列式车位的倾斜角度（常用60°或45°）。停车位编号、轮椅通道符号、排水坡度指示等细节不可省略，确保后期施工与验收符合《车库建筑设计规范》JGJ 100-2015。如遇图纸中轮挡位置冲突，应优先保证停车净宽，轮挡距后墙≥0.6m。
