低压长袋脉冲除尘器CAD图纸下载

低压长袋脉冲除尘器CAD图纸本站免费提供下载，这是一阵套的图纸，图纸里面的内容非常明确且有详细的标记，帮助用户可以更好的研究或使用这款工业产品。

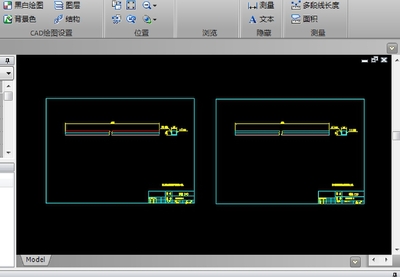

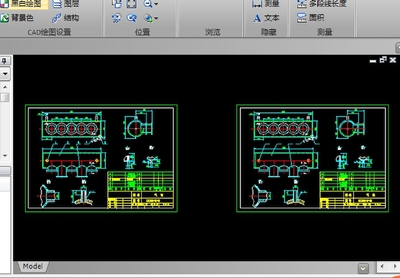

低压长袋脉冲除尘器图预览

低压长袋脉冲除尘器工作原理

1、过滤原理：

长袋低压脉冲除尘器含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力作用被分离出来，直接落入灰斗。含尘气体通过灰斗后进入箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面。净化后的气体经滤袋口进入上箱体后，由出风口排出。

2、清灰原理：

长袋低压脉冲除尘器随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕，电磁脉冲阀关闭，，该室又恢复正常过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。

3、粉尘收集：

经过滤和清灰工作被截离下来的粉尘均落入灰斗，经插板阀、气控排尘阀，排出灰斗。再由输送机集中运出。

低压长袋脉冲除尘器CAD图纸下载特别说明

使用前请确认图纸版本（如V2.0）、比例尺及单位（默认mm）。建议使用AutoCAD 2018及以上版本打开，避免字体或线型丢失。常见问题：图纸中未标注的安装螺栓规格需参考通用件M16×50；若气包接口位置与现场冲突，允许在±50mm内调整。安装技巧：进风口法兰应预留密封垫槽（深3mm），灰斗锥角≥60°以防积灰；脉冲阀膜片需垂直安装，压缩空气管至少设1°坡度排冷凝水。注意：本图仅供设计参考，实际施工前需核对现场标高与荷载，严禁直接用于生产加工。滤袋长度超过6m时须增设防瘪环。
