各类消防给排水图纸下载

大家都知道每栋房子的消防一定要设计建筑好，并且要不定时保证检测能不能用，今天为大家分享几款消防给排水图纸，包括逃生通道及消防设施图和地下室给排水等。

各类消防给排水图纸下载最新动态

近期我们对平台进行了全面升级：新增智能分类检索功能，用户可按建筑类型、系统分区快速定位图纸；优化PDF在线预览模块，加载速度提升40%。同时根据用户反馈，修复了图纸编号重复问题，并增加“图纸纠错”一键提交入口。感谢数千名工程设计师的积极建议，下一步将推出CAD图纸版本对比工具与施工备注共享功能，持续提升下载体验。

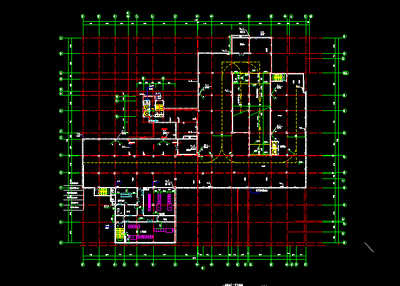

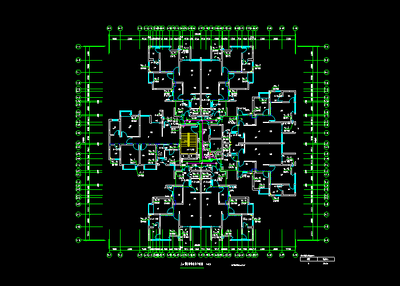

消防排水图纸预览

消防排水的介绍

(1)高压消防给水系统

高地水池

集中高压消防水泵房

压力要求：管道内的供水压力应保证用水量总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10m。

(2)临时高压消防给水系统

特点:管网内平时水压不高，发生火灾时，临时启动泵站内的高压消防水泵，使管网内压力达到高压消防给水管网的供水压力的要求。

适用范围:石油化工厂或甲、乙、丙类液体、可燃气体储罐区内。

(3)低压消防给水系统

特点:管网内平时水压较低，一般只负担提供消防用水量，水枪所需的压力由消防车或移动式消防泵产生。

压力要求:管道内的供水压力应保证灭火时最不利点消火栓处水压不小于0. 1MPa(从室外地面算起)。

各类消防给排水图纸下载特别说明

使用前请确认图纸版本符合最新《消防给水及消火栓系统技术规范》(GB50974)及当地审图要求，避免套用过期图纸。下载后需核对系统分区、管径、阀门型号及标高尺寸，并在施工前结合现场实测复核，防止与结构梁柱冲突。常见问题：图纸缺失设备基础详图或管沟走向不明时，及时联系设计补全；各系统压力等级（常高压、临时高压）易混淆，务必与设计说明对照安装。安装技巧：消防主管道支架间距按规范≤6m（沟槽连接时需在接口两侧设置支吊架）；消火栓栓口安装高度统一为1.1m，允许偏差±2cm；泵房内管道应采用柔性接头，并预留检修空间。注意所有图纸仅供参考，实际施工以蓝图为准，严禁擅自修改关键参数。
