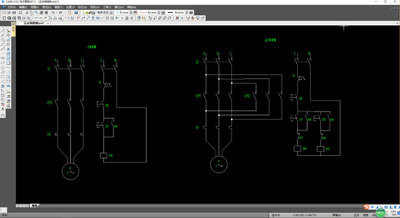

三相电机正反转cad控制接线图

三相电机正反转cad是针对三相电机设计的一款图纸，主要是为工程师们能够更加清楚的了解到正反转控制接线的电路信息，帮助工程师能够更加方便的检测维修，有需要的下载吧！

三相电机变级数调数的特点

1、具有较硬的机械特性，稳定性良好；

2、无转差损耗，效率高；

3、接线简单、控制方便、价格低；

4、有级调速，级差较大，不能获得平滑调速；

5、可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。

三相电机正反转cad控制接线图特别说明

本接线图适用于三相异步电动机正反转控制电路（通常采用接触器互锁）。使用前请务必确认以下几点：
注意事项：①主回路必须接入热继电器和熔断器，防止过载与短路；②控制回路中两个接触器KM1和KM2的常闭触点必须串入对方线圈回路，实现电气互锁，避免同时吸合导致相间短路；③接线完成后，需用万用表电阻档检测主回路相间绝缘及控制回路互锁逻辑正确性。
常见问题：电机不转或反转异常，多因接触器主触头相序接错（如U-V-W与U-W-V混淆），或互锁触点接线错误导致接触器无法切换；热继电器动作后需手动复位。
安装技巧：①主回路导线选用4mm以上铜芯线，控制回路可用1.5mm；②在接触器线圈两端并联阻容吸收器（RC），抑制操作过电压；③建议使用带急停按钮的控制面板，确保紧急断电；④CAD图中若标有“安全继电器”符号，则必须接入外部急停回路，不可省略。请严格依据国家标准GB/T 5226.1-2019施工。
