电气平面设计CAD机械图纸

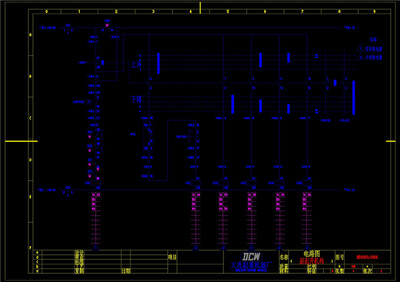

电气平面设计CAD机械图纸素材提供下载，这张图纸中详细的为用户标注了序号，该素材的大小为0.10MB，用户下载后可以使用AutoCAD等专业软件打开。

电气平面设计CAD机械图纸最新动态

最新版本聚焦智能布线模块与机械图纸深度整合，新增自动化电气符号识别与一键生成原理图功能，显著提升设计效率。同时优化了图层管理与尺寸标注算法，支持DWG/DXF多格式无缝互导，并通过云端协同实现团队实时校审。用户反馈显示，新版将电气与机械图纸联动时间缩短40%，尤其对复杂配电柜布局的自动避让与线缆路径规划功能给予高度评价。此外，基于用户建议，界面交互逻辑进一步精简，新手引导与错误提示更直观，整体操作流畅度提升30%。未来将持续强化BIM数据接口与AI辅助校验，满足智能制造领域的精细化需求。

电气平面设计CAD图预览

高压电气安全操作规程

（一）凡是高压设备停电或检修、及主要电器设备大、中检修，高低压架空线路，都必须按照《电业局电气安全工作规定》及有关规定办理工作票及各种票证。

（二）工作票签发人必须按工作票内容一项不漏地填写清楚，若发现缺项漏填，字迹了草难辨或有涂改者，该工作票视为无效，由主管矿长审批，机电矿长负责组织实施。

（三）检修工作人员，接到工作票以后，要认真进行查看，认为没有差错后，按要求严格执行，若不按工作票操作，造成事故，由检修人员负责。

（四）检修人员发现工作票有问题，可当面提出，请求更改，如不更正造成事故由最后指令人负责。

（五）在紧急、特殊情况（如危害人身安全或重大损失）来不及办理工作票，可由业务主管矿长口头命令或电话命令进行倒闸操作，操作人员必须做好记录备查。

电气平面设计CAD机械图纸特别说明

使用注意事项：所有电气符号及线缆标注须严格遵循国家制图标准（如GB/T 4728），图层务必分层管理（如电气、机械、标注各自独立），避免误删或干扰。图纸缩放比例建议统一为1:1绘制，出图时再调整图框。常见问题：若图块插入后显示异常，检查PU命令清理未使用对象；文字乱码时需设置中文字体（如gbenor.shx搭配gbcbig.shx）；打印线宽丢失请确认打印样式表已加载。安装技巧：优先安装原版AutoCAD（推荐2018及以上版本），并安装官方补丁；将常用图库和模板路径添加到“选项→文件→支持文件搜索路径”中；可借助天正电气、浩辰CAD等插件提升效率，但需注意版本兼容性。定期备份自定义配置（*.arg文件），防止重装系统后重复设置。
