二级建造师考试机电考前冲刺复习资料免费分享给大家，有考前密训卷-含答案，考前10页纸，必做高频易错题和机电实务全书考点汇总等，已整理好，需要的自取。

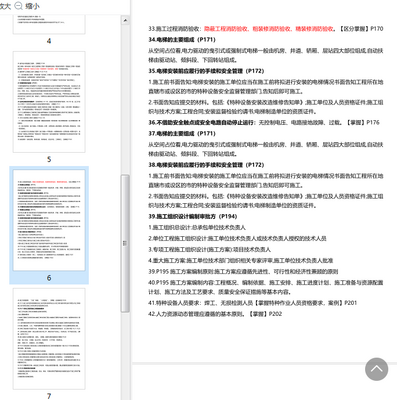

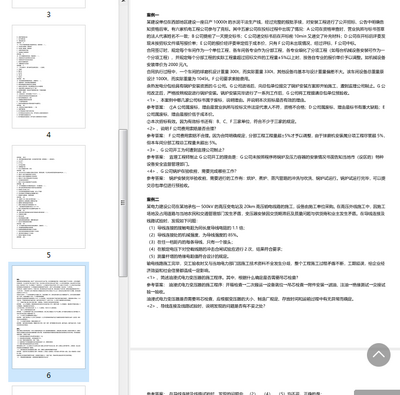

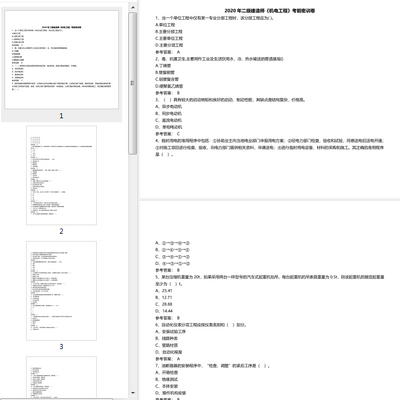

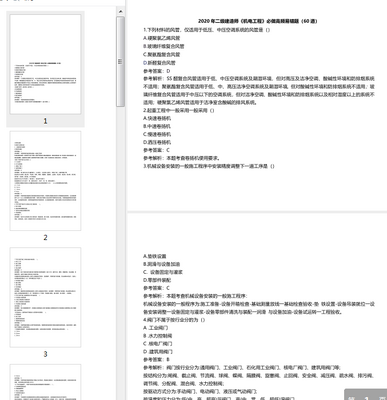

二建机电考点汇总图片预览

二建机电考点分析

机电实务的案例分析题分值80分，占大头。共有4道案例分析题，每个20分。

每一个案例一般是有4小问，考试形式有很多：

有案例补缺题，需要根据案例补充完整的；

有分析题，需要根据背景案例去分析；

有纯粹的简答题，不需要分析背景，平时把这个知识点记住了，考试时写出来即可；

实操题：技术和图形结合的案例题考查方式、形式灵活，多以改错、纠正形式考查。

二建机电实务主要包括以下几点重要内容：

技术：起重技术、焊接技术、机械设备的安装技术、电气、管道、通风与空调、电梯均可作为案例题的考点。

管理：合同管理、进度管理、职业健康、安全管理、质量管理、资源管理、试运行管理出题概率大一些；其他如：招投标管理、施工组织设计、成本管理、协调管理也可能会考核题目，但不会出现大的题目。

法规：《特种设备安全法》最易成为案例出题点，《电力法》中关于“电”的问题也逐渐成为了热点；而验收组织和验收程序及验收出现问题的处理通常会结合第二章中的质量管理出题。

建议大家，对于分值占比较高的几个章节，我们要在熟记知识考点的基础上，结合针对性真题提高优化解题思路技巧。对于分值占比较低的章节我们也不要完全放弃，结合历年真题涉及到的知识点进行总结复盘，牢固把握相关考点。

二建机电考点汇总整理

1.几个“书面告知”

（1）压力管道施工前，应向工程所在地的质量技术监督部门办理书面告知，并应接受监督检验单位的监督检验。

（2）电梯安装的施工单位应在许可证范围内承担业务，并应当在施工前将拟进行安装的电梯情况书面告知工程所在的直辖市或设区市的特种设备安全监督管理部门，告知后即可施工。

（3）《特种设备安全法》规定：特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门。

2.书面告知的材料

书面告知应提交的材料包括：《特种设备安装改造维修告知单》；施工单位及人员资格证件；施工组织与技术方案；工程合同；安装监督检验约请书；电梯制造单位的资质证件。

3.安装的几个原则：

（1）自动化仪表施工的原则：先土建后安装；先地下后地上；先安装设备再配管布线；先两端（控制室、就地盘和现场仪表）后中间（电缆槽、接线盒、保护管、电缆、电线和仪表管道等）。

（2）仪表设备安装应遵循的原则：先里后外；先高后低；先重后轻。

（3）仪表调校应遵循的原则：先取证后校验；先单校后联校；先单回路后复杂回路；先单点后网络。

（4）建筑管道安装应本着：先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道。

（5）建筑管道冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道左侧。

（6）通风与空调风管安装就位的程序通常为先上层后下层、先主干管后支管、先立管后水平管。

（7）一般机电管道布置原则是：水管让风管、小管让大管、支管让干管、有压管让无压管。

4.几个重要的时间

（1）对有延迟裂纹倾向的接头，无损检测应在焊接完成24h后进行。

（2）电缆应在切断后4h之内进行封头。

（3）真空系统在压力试验合格后，还应按设计文件规定进行24h的真空度试验。

（4）真空度试验按设计文件要求，对管道系统抽真空，达到设计规定的真空度后，关闭系统，24h后系统增压率不应大于5%。

（5）油清洗应以循环方式进行，每8h应在40~70℃内反复升降油温2~3次，并及时更换或清洗滤芯。

（6）转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索，否则应进行200%的工作负荷试验（时间为1h）。

（7）煮炉时间一般为2~3d，如在较低的压力下煮炉，则应适当延长煮炉时间。

（8）锅炉吹管范围应包括减温水管系统和锅炉过热器、再热器及过热蒸汽管道吹洗。吹洗过程中，至少有一次停炉冷却（时间12h以上），以提高吹洗效果。

（9）仪表工程连续48h开通投入运行正常后，即具备交接验收条件

（10）通风与空调：风机、水泵、冷却塔—2h；制冷机组—8h。

（11）通风系统的连续试运行应不少于2h，空调系统带冷（热）源的连续试运行应不少于8h。

（12）净化空调系统的检测和调整应在系统正常运行24h及以上，达到稳定后进行。

（13）特种作业人员必须持证上岗。特种作业操作证每3年进行一次复审。对离开特种作业岗位6个月以上的特种作业人员，上岗前必须重新进行考核，合格后方可上岗作业。

（14）轿厢分别在空载、额定载荷工况下，按产品设计规定的每小时启动次数和负载持续率各运行1000次（每天不少于8h），电梯应运行平稳、制动可靠、连续运行无故障。

（15）进度款审核与支付

①进度款支付申请：14天内，进行核实，出具支付证书。

②若未逾期未签发：视为认可，可发催告付款通知，14天内支付进度款。

③在签发进度款支付证书后：14天内，向承包人支付进度款。

④未按规定支付进度款，承包人可催告，并可获得延迟支付利息。7天内仍未支付，承包人可从第8天起暂停施工。承包人可以索赔工期、费用、利润。

二建机电案例分析必背2020

案例一

某建设单位在西部地区建设一座日产10000t的水泥干法生产线，经过完整的报批手续，对安装工程进行了公开招标，公告中明确告知资格后审。有六家机电工程公司参与了竞标。其中五家公司在投标过程中出现了情况：A公司在资格审查时，营业执照与标书签章的法人代表姓名不一致；B公司提前了一天提交标书；C公司递交标书后在开标前10min又递交了补充材料；D公司在开标后评委发现未按招标文件填写报价单；E公司的报价经评委审定低于成本价，只有F公司未出现情况，经过评标，F公司中标。

合同签订时，规定每个车间作为一个单位工程，各车间各专业作为分部工程，各专业细化了分项工程（如每台机械设备安装可作为一个分项工程），并规定每个分部工程的实际工程量超过招标文件的工程量±5%以上时，按各自专业的报价单价予以调整。如机械设备安装单价为2000元/t。

合同执行过程中，一个车间的球磨机设计重量300t，而实际重量330t，其他设备均基本与设计重量偏差不大。该车间设备总重量原设计1000t，而实际重量为1045t。F公司要求索赔费用。

余热发电分包给具有锅炉安装资质的G公司。G公司进场后，向总包单位提交了锅炉安装方案即开始施工，遭到监理公司制止。G公司改正后，严格按照规定进行锅炉安装。锅炉安装完毕进行了一系列工作后，G公司将工程提请总包单位预验收。

<1>、本案例中哪几家公司标书属于废标，说明理由。并说明本次招标是否有效的理由。

参考答案：①A公司属废标，理由是营业执照与投标文件法定代表人不符，资格不合格；D公司属废标，理由是标书有重大缺陷；E公司属废标，理由是报价低于成本价。

②本次招标有效。因为有效标书还有：B、C、F三家单位，符合不少于三家的规定。

<2>、说明F公司费用索赔是否合理？

参考答案：F公司费用索赔不合理。因为合同明确规定，分部工程工程量超±5%才予以调整，由于球磨机安装属分项工程尽管超5%，但本车间分部工程总工程量未超出5%。

<3>、G公司开工为何遭到监理公司制止？

参考答案：监理工程师制止G公司开工的理由是：G公司未按照程序将锅炉及压力容器的安装情况书面告知当地市（设区的）特种设备安全监督管理部门。

<4>、G公司锅炉在验收前，需要完成哪些工作？

参考答案：锅炉安装完毕验收前，需要进行的工作有：烘炉、煮炉、蒸汽管路的冲洗与吹洗、锅炉试运行。锅炉试运行完毕，可以提交总包单位进行预验收。

案例二

某电力建设公司在某地承包一500kV的高压变电站及20km高压输电线路的施工，设备由施工单位采购。在高压外线施工中，因施工场地及占用道路与当地农民和交通管理部门发生矛盾，变压器安装因交货期滞后及质量问题与供货商和业主发生矛盾。在导线连接及线路试验时，发现如下问题：

（1）导线连接的接触电阻为同长度导线电阻的1.1倍；

（2）导线连接处的机械强度，为导线强度的85%。

（3）在任一档距内的每条导线，只有一个接头；

（4）在额定电压下对空载线路的冲击合闸试验应进行2次，结果符合要求；

（5）测量杆塔的绝缘电阻值符合设计的规定。

输电线路施工完毕，交工验收时又与当地电力部门因施工技术资料不全发生分歧，整个工程施工过程矛盾不断，工期延误，给企业经济效益和社会信誉都造成一定影响。

<1>、简述油浸式电力变压器的施工程序。其中，根据什么确定是否需要吊芯检查？

参考答案：油浸式电力变压器的施工程序：开箱检查→二次搬运→设备就位→吊芯检查→附件安装→滤油、注油→绝缘测试→交接试验→验收。

油浸式电力变压器是否需要吊芯检查，应根据变压器的大小、制造厂规定、存放时间和运输过程中有无异常而确定。

<2>、导线连接及线路试验时，说明发现的问题是否有不妥之处？

参考答案：在导线连接及线路试验时，发现的问题中，（2）、（4）、（5）均不妥。正确的是：导线连接处的机械强度，不应低于导线强度的90%；在额定电压下对空载线路的冲击合闸试验应进行3次；测量杆塔的接地电阻值应符合设计的规定。

<3>、施工技术资料包括哪些内容？

参考答案：施工技术资料包括单位工程施工组织设计、施工方案及专项施工方案、技术交底记录，图纸会审记录、设计变更文件，工程洽商记录、技术联系（通知单）等。

<4>、通过本案例，项目经理部应汲取什么教训？今后怎样避免？

参考答案：在本案例中项目经理部的最大教训是缺乏与外部的沟通协调，今后应该认识外部沟通协调的重要性；了解沟通协调的主要对象及其需与之沟通协调的内容；认真处理好与相关单位和部门的关系，其主要方法有：走出去，多拜访；请进来，多交流；开展多种多样的社交活动；最终达到联络感情、沟通交流、协调问题的目的。

案例三

某石化公司一新建化工装置，将装置的机电安装部分承包给A机电安装公司，将装置的土建基础工程承包给B建筑公司。A机电安装公司承包的工程内容有：工艺设备、机械设备安装；工艺管道和系统管道工程、电气仪表工程及防腐保温工程等。

A公司将电气仪表工程分包给了C专业承包公司，把系统管道防腐保温工程分包给了D机电安装公司。总承包单位A机电安装公司与各分包单位约定，各个分包单位的吊装、运输都使用总包单位的施工机具，其余施工资源各单位自己解决。

由于工期要求紧，业主要求在首批大型工艺设备的土建基础交付安装后，安装工程与土建交叉并行施工。

为了抢工期，A公司管道安装完毕后，将管道移交给C防腐公司进行内外防腐，管道内壁采用橡胶衬里。防腐公司施工完毕后，项目部在进行压力试验时发现某两处焊接部位出现泄漏。在施工过程中，专业监理工程师发现C专业公司施工的电气工程不符合规定，即对C专业公司提出停工整改指令，专业监理工程师报告总监理工程师后，将下达的停工令送达C专业公司。

<1>、总承包单位对分包单位在施工资源协调方面的重点是什么？

参考答案：由于背景中，总承包单位A与各分包单位之间在施工资源中仅涉及吊装、运输施工机具，故协调内容也仅在此范围。协调的重点应是吊装、运输车辆、施工机具调配的优化，要求各单位预先提交使用计划，总包单位协调调配，提高台班使用效率，保证各分包单位的使用需求，不影响施工安排和工程的进度。

<2>、本工程管道安装施工程序存在什么问题？管道防腐蚀衬里可以采用什么材料？

参考答案：按管道施工程序：管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统试验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收。本工程中，管道安装完毕，尚未进行压力试验就开始防腐不合适。管道防腐蚀衬里可以采用聚氯乙烯塑料衬里、铅衬里、玻璃钢衬里、橡胶衬里。

<3>、为了确保工程进度，总承包单位在本工程外部协调的最主要单位是哪些？为什么？协调的具体内容主要是哪些？

参考答案：为了确保工程进度，总承包单位在本工程外部协调的最主要单位是土建施工单位。因为业主要求首批大型工艺设备的土建基础交付安装后，安装工程与土建交叉并行施工。而土建与设备、管道安装交叉施工的协调十分困难，所以外协调最主要的单位是土建施工单位。

协调的主要内容有：综合施工进度的平衡及进度的衔接与配合；交叉施工的协商与配合；重要设备基础、预埋件、吊装预留孔洞的相互支持与协调；土建施工质量问题的反馈及处理意见的协商；土建工程交付安装时的验收与交接等。

<4>、土建基础交付安装时应进行基础验收，简述基础验收内容。

参考答案：基础验收内容：设备基础混凝土强度检查验收、设备基础位置、几何尺寸检查验收、设备基础外观质量检查验收、预埋地脚螺栓检查验收。

<5>、背景中，专业监理工程师对C专业公司提出停工整改指令的做法是否正确？为什么？若不正确，指出正确的做法。

参考答案：不正确。

根据总承包单位项目部对分包队伍管理的原则，分包向总包负责，一切对外有关工程施工活动的联络传递，如与监理等的联络，应通过总包方进行。监理工程师对工程的任何指令和要求，都应下达给总承包单位A机电安装公司，不能直接对口到分包单位。背景中，专业监理工程师的做法违背了正常的管理程序。

正确的做法是：专业监理工程师发现C专业公司施工的电气工程不符合规定，应立即通知总承包单位A机电安装公司项目部并提出整改指令，同时报告总监理工程师下达停工令。专业监理工程将停工令送达到总承包单位项目部，由总承包单位转送到C专业公司进行停工整改。

案例四

某安装公司承接一商务楼（地上30层、地下2层）的电梯安装工程，工程有32层32站曳引式电梯8台，工期为90天，开工时间为3月18日，其中6台客梯需智能群控，2台消防电梯需在4月30日交付使用，并通过消防验收，在工程后期作为施工电梯使用。

电梯井道的脚手架、机房及层门预留孔的安全技术措施由建筑公司实施。

安装公司项目部进场后，将拟安装的电梯工程，书面告知了电梯安装工程所在地的特种设备安全监督部门，并按合同要求编制了电梯施工方案和电梯施工进度计划（见下表）。电梯安装前，项目部对机房的设备基础、井道的建筑结构进行检测，土建施工质量均符合电梯安装要求：曳引电机、轿厢、层门等部件外观检查合格，并采用建筑塔吊及施工升降机将部件搬运到位。安装中，项目部重点关注了层门等部件的安全技术要求，消防电梯按施工进度计划完成，并验收合格。

施工进度到客梯单机试运行调试时，有一台客梯轿厢晃动厉害，经检查是导轨的安装精度没达到技术要求，安装人员对导轨重新校正固定，单机试运行合格，但导轨的校正固定，使单机试运行比原工序多用了3天，其后面的工序（群控试运行调试、竣工验收）均按工序时间实施，电梯安装工程比合同工期提前完工，交付业主。
