电流与电压和电阻的关系ppt课件

电流与电压和电阻的关系ppt课件是一款九年级物理《电流与电压和电阻的关系》ppt免费课件，由24张蓝白幻灯片图表组成。内容上有导学设计，常考归纳，课堂反馈等模块。

电流与电压和电阻的关系ppt课件最新动态

本课件近期完成重大功能改进：新增动态电路模拟动画与交互式实验插件，支持实时调节电压、电阻参数并观察电流变化曲线；优化了欧姆定律推导步骤的动画演示，可逐帧控制以适配不同教学节奏。此外，更新了配套习题库，新增20道中考典型例题及解析，并嵌入随堂小测模块。根据用户反馈，我们修复了部分设备上公式显示异常的bug，并加入深色模式护眼版。一线教师普遍反馈新版课件讲解更直观，学生理解难度降低约30%；教培机构也称赞其“互动性强，课堂气氛活跃”。后续将持续收集建议，下阶段计划加入虚拟实验操作记录与错误纠偏功能。

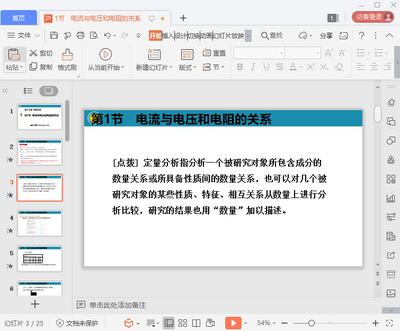

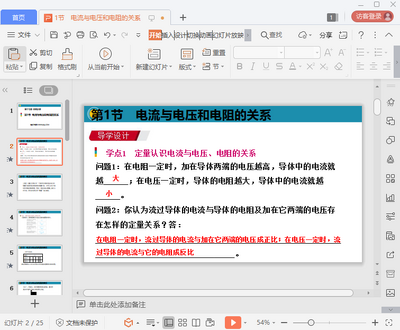

电流与电压和电阻的关系ppt课件预览图

电阻和电压及电流三者的关系

电压＝电流×电阻。

用欧姆定律：电压＝电流×电阻。

在交流下，电压＝电流×阻抗。这里，电压、电流、阻抗都是有相位的。数学上的复数在电工学上用得十分广，电压、电流、阻抗都用复数来计算，比较方便。

公式：欧姆定律I=U/R，电流单位A，电压单位V，电阻单位Ω

电功率指单位时间做功，符号为P，P＝W/t,W为功，单位为J；时间单位是s。电功率又可以表示为P＝I^2*R（电流I的平方成以电阻R）=U^2/R（电压U的平方除于电阻）

一、如果同一个电路里只有这一个电阻的话，它与电压可以说是没有任何关系的。电压只是人为加在电阻两端的，与电阻的大小没有任何关系，你人想加多大就多大。

二、如果是同一个电路里除了这个电阻，还有别的电器的话，那么对电压就有影响啦。不过它的影响也只是影响电压的在各个电器上的分配。即电阻越大，电阻本身分配的电源电压就越大，而其它的电器两端的电压就越小啦。

三、从本质上来说电阻并不能阻碍电压的。电阻阻碍的是电流，你可以从微观方面分析，电流是一个一个的载流子，它们一起通过电阻，就如同道路不平坦要阻拦它们一样。而电阻所阻一批载流子的数目比是一定的，因此你要想使通过的电流子增多，就必须增大电压，以增多载流子的数目。但电阻所阻碍的数量比并没有变，比例依然是那么大。

《电流与电压和电阻的关系》教学设计示例

1． 教材的地位和作用

本节教材，是在学过电路、电流、电压、电阻的基础上，来研究电流与电压、电阻的关系。它是初中电学中的重要内容，是欧姆定律的实验基础，也是前面知识的综合和深化。本节教材，采用“控制变量”的研究方法，从实验入手，通过分析处理实验数据，探求物理规律。得出正确结论。

2． 教学目标

（1） 知道电压一定时，导体中的电流与电阻成反比。

（2） 知道电阻一定时，导体中的电流与电压成正比。

（3） 使学生初步熟悉如何使用电流表和电压表同时测量一段电路的电流和电阻。

（4） 培养科学态度，提高实验探索及分析问题的能力。

（5） 会用“控制变量法”处理问题。

3． 重点、难点、关键

电流与电压、电阻的关系是本节教学的重点，设计实验是教学难点，而指导学生作好实验是教学的关键。

电压一定时电流跟电阻的关系实验设计示例

(1)把5欧的电阻丝(或电阻圈)R1，示教安培计、开关K、蓄电池组E组成电路。闭合开关K，从安培计上读出电流I1=0.80

(2)把同样的2只定值电阻R1串联后作为一个电阻R2，接入电路R2=2R1，闭合开关K，测出电流I2=0.40安=(1/2)I1。

(3)把同样的3只定值电阻串联后作为一个电阻R3，接入电路，R3=3R1，闭合开关K，测出电流I3=0.27安=(1/3)I1。

(4)将R与I的值进行比较。得出电压不变的条件下，导体中的电流与它的电阻成反比。

电流与电压和电阻的关系ppt课件特别说明

使用注意事项：本课件基于PowerPoint 2016及以上版本制作，低版本可能导致动画或公式显示异常。建议在演讲者视图下播放，以便查看备注中的实验数据与讲解要点。超链接跳转需允许宏或启用内容，部分动图需联网加载。
常见问题：若公式（如欧姆定律）显示为乱码，请安装MathType插件或更新Office至最新版；视频无法播放时，请将同目录下的实验视频文件保持原名并与PPT置于同一文件夹。若图表缺失，可尝试解除部分对象的锁定（选中后右键“大小和位置”→“锁定”取消勾选）。
安装技巧：复制整个课件文件夹（含素材）到本地硬盘，再打开PPT；避免直接双击外部链接，以防路径丢失。字体推荐使用“微软雅黑”或“宋体”以确保兼容性。使用结束后，建议另存为PPTX格式保留可编辑性。
