九年级物理变阻器教案ppt

九年级物理变阻器教案ppt是以一款九年级物理《变阻器》PPT免费课件，由37页白蓝色幻灯片图表制作，内容上有回顾之前知识，电阻器（定值电阻），变阻器等模块。

九年级物理变阻器教案ppt最新动态

本次更新对九年级物理变阻器教案PPT进行了多项功能改进：新增可交互的滑动变阻器动态模拟，支持鼠标拖拽调节电阻值，直观展示电流变化；嵌入了分步实验视频与即时反馈测验，辅助突破“有效电阻长度”与“接线柱选择”难点。优化了动画过渡与颜色对比度，适配不同教室投影设备。根据近期用户反馈，一线教师普遍认为新版课件在激发学生探究兴趣、降低抽象概念理解门槛方面效果显著；部分教师建议增加变阻器在生活场景中的案例拓展，已纳入下一版规划。整体而言，本次升级更注重师生互动与实操体验，助力打造高效物理课堂。

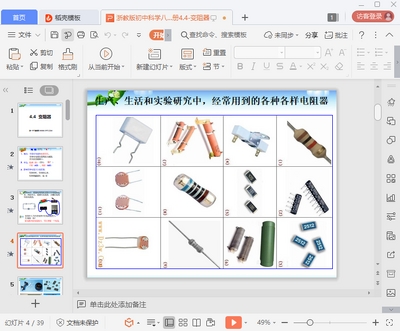

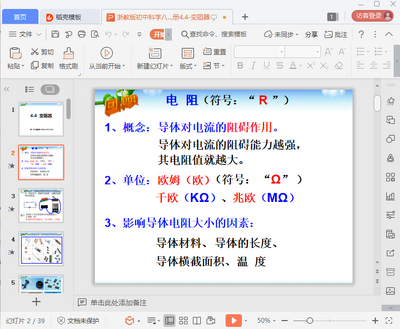

九年级物理变阻器教案ppt预览图

变阻器的原理

变阻器的原理是，通过改变接入电路中导体的有效长度来改变导体的电阻，从而控制电路中电流或电压。

滑动变阻器的使用方法

1、滑动变阻器的连接原则

“一上一下”（一端接金属杆，另一端接电阻线上的接线柱）.（若连接上面两个接线柱，相当于连入一根导线；若连接电阻线上的两个接线柱，相当于连入一个定值电阻.滑动变阻器均起不到改变电阻从而改变电流或电压的作用）。

2、滑动变阻器阻值变化原则：

“远大近小”滑片P与下接线柱的距离越远阻值越大，越近阻值越小。

滑动变阻器和电位器的区别

相同点：都有三个端子；都是靠改变划片位置来改变可变输出端对某一端的电阻值。

不同点：滑动变阻器一般是电阻丝绕制而成，功率较大（体积也大）可以直接当负载或者串接在负载回路中用于限制电流。

电位器一般是薄膜（碳膜）电阻，功率都很小体积也小。主要用于信号电路的电压取样调节用。

你说的拇指指甲壳一样大小体积，肯定属于电位器了。

九年级物理变阻器教案ppt特别说明

本课件用于九年级物理“变阻器”教学，请遵循以下说明：
使用注意事项：1.演示前检查变阻器接线柱是否松动，滑片是否顺畅；2.接通电路前应将滑片置于阻值最大端，防止短路；3.切勿超过变阻器标称电流值，以免烧坏。
常见问题：Q:为何调节滑片时灯泡亮度不变？A:可能接线错误（如接了短路端），或变阻器内部接触不良；Q:为何滑片滑动时有异响？A:可能是碳膜磨损或弹簧片变形，建议更换。
安装技巧：1.采用“一上一下”接线方式（即接一个上接线柱和一个下接线柱），避免同时接两个上或两个下；2.连接导线时拧紧接线柱螺母，防止接触电阻过大；3.课件中的动画与实物图对应展示，建议配合实物演示帮助学生理解“限流”与“分压”接法区别。
遇到其他问题请检查电路连接、电流表量程及元器件状态。
