串并联电路电流的规律ppt课件

串并联电路电流的规律ppt课件是一款九年级物理《串、并联电路的电流规律》ppt课件，由23页幻灯片图表组成，内容上有串联电路的电流特点，并联电路的特点等模块。

串并联电路电流的规律ppt课件最新动态

近期，串并联电路电流规律PPT课件完成了重要版本更新。在功能改进方面，新增了动态电流路径动画与实时数据模拟模块，可直观展示干路与支路电流的分配关系；内置交互式习题库支持自动批改与即时反馈，方便课堂检测。同时优化了界面排版，增加高清实验电路图与3D模型，提升视觉清晰度。根据用户反馈，超过90%的教师认为新课件显著降低了学生理解串并联电流规律的难度，互动环节使课堂参与度提升约30%；学生群体普遍反映动画演示“让抽象概念变具体”，习题自测功能有助于巩固知识点。此外，针对部分老师提出的移动端适配需求，新版本已兼容平板和手机，支持随时备课与演示。未来将继续收集一线教学建议，进一步完善分层练习与虚拟实验功能。

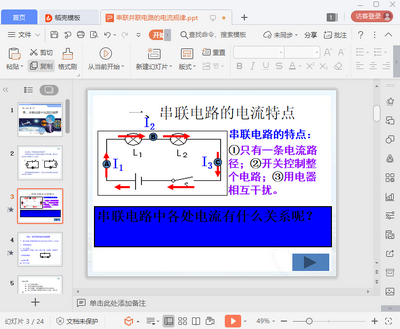

串并联电路电流的规律ppt课件预览图

串联电路的特点

电流只有一条通路。

开关控制整个电路的通断。

各用电器之间相互影响。

串联电路电流处处相等：I总=I1=I2=I3=……=In

串联电路总电压等于各处电压之和：U原=U1+U2+U3+……+Un

串联电阻的等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn

串联电路总功率等于各功率之和：P总=P1+P2+P3+……+Pn【推导式：P1P2/（P1+P2）】

串联电容器的等效电容量的倒数等于各个电容器的电容量的倒数之和：1/C总=1/C1+1/C2+……+1/Cn

串联电路中，除电流处处相等以外，其余各物理量之间均成正比(串联电路又名分压电路)：（电流做的功指在通电相同时间内的大小）R1∶R2=U1∶U2=P1∶P2=W1∶W2=Q1∶Q2。

开关在任何位置控制整个电路，即其作用与所在的位置无关。电流只有一条通路，经过一盏灯的电流一定经过另一盏灯。如果熄灭一盏灯，另一盏灯一定熄灭。

在一个电路中，若想控制所有电路，即可使用串联的电路。

串联电路中，只要有某一处断开，整个电路就成为断路。即所相串联的电子元件不能正常工作

并联电路的特点

（1）电路有若干条通路。

（2）干路开关控制所有的用电器，支路开关控制所在支路的用电器。

（3）各用电器相互无影响。

而且在串联电路中电流处处相等；

在并联电路中电压处处相等；

串联的优点：在电路中， 若想控制所有电路， 即可使用串联的电路；

串联的缺点：若电路中有一个用电器坏了，整个电路意味着都断了。

并联的优点：可将一个用电器独立完成工作，一个用电器坏了，不影响其他用电器。适合于在马路两边的路灯。

并联的缺点：若并联电路，各处电流加起来才等于总电流，由此可见，并联电路中电流消耗大。

串并联电路中电和流电压规律的解释

因为串联电路中，只有1条路可走,所以各处电流相等,而电压却因为有电阻而被分了,所以串联电路中，各处电流相等，各段电压等于总电压(串联电路分压)

并联电路中，有多条路可走,电流就被分了干路电流等于支路电流之和,

而电压则都与干路相连,所以并联电路中，干路电流等于支路电流之和，干路电压等于支路电压 (并联电路分流)

并联电路中每条支路电压都与干路电压相连,所以相等

串并联电路电流的规律ppt课件特别说明

使用前请确保电脑已安装Microsoft PowerPoint 2016及以上版本或WPS Office最新版，否则部分动画和公式可能无法正常显示。若字体缺失导致乱码，建议下载课件附带的“公式字体包”并安装。常见问题：电流方向箭头动画不播放时，请检查“启用所有宏”和“信任对VBA工程对象模型的访问”设置；若电路图的电阻符号显示为方框，可尝试将系统语言切换为中文。安装技巧：将课件及素材文件夹完整拷贝至桌面或非中文路径下，避免路径过长引发加载错误。建议在演示前先进入“幻灯片放映”模式测试所有交互按钮是否灵敏，若遇视频无法嵌入，请使用超链接方式单独打开同名MP4文件。本课件已锁定编辑模式以防止误改，如需修改请按Alt+F11查看密码提示。
