串联和并联ppt课件人教版

串联和并联ppt课件人教版是九年级物理《串联和并联》的ppt免费课件，由14页白蓝色幻灯片组成，内容上有知识要点基础，综合能力提升，拓展探究提升等模块。

串联和并联ppt课件人教版最新动态

最新版《串联和并联》人教版PPT课件已完成多项功能改进：新增动态电路模拟交互模块，支持拖拽元件实时观察电流变化；优化动画演示效果，使串并联特点更直观；配套习题库全面升级，增加分层练习与智能批改功能。用户反馈显示，新课件显著提升了课堂参与度，教师备课效率提高约40%，学生电路概念掌握率提升超25%。后续将根据用户建议持续更新实验视频库与错题分析板块。

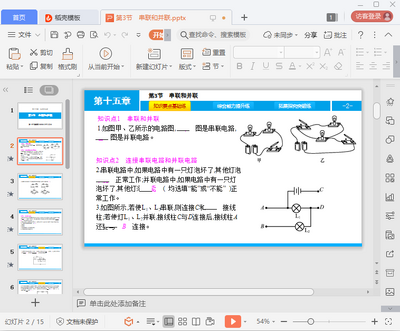

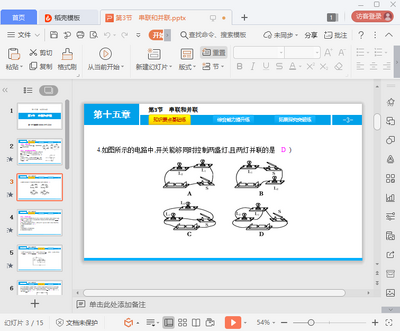

串联和并联ppt课件人教版预览图

串联电路的电压规律

串联电路两端的总电压等于各用电器两端电压之和，

即：U=U1+U2

U1∶U2∶U3=IR1∶IR2∶IR3=R1∶R2∶R3

P1∶P2∶P3=IU1∶IU2∶IU3=R1∶R2∶R3

并联电路的规律

1、并联电路中各支路的电压都相等，并且等于电源电压。

U=U1=U2

2、并联电路中的干路电流（或说总电流）等于各支路电流之和。

I=I1+I2

3、并联电路中的总电阻的倒数等于各支路电阻的倒数和。

1/R=1/R1+1/R2或写为：R=R1*R2/(R1+R2)

即：1/R=1/R1+1/R2+1/R3+…+1/Rn

4、并联电路中的各支路电流之比等于各支路电阻的反比。

I1/I2=R2/R1

5、并联电路中各支路的功率之比等于各支路电阻平方的反比。

P1/P2=R2/R1

6.并联电路增加用电器相当于增加电阻的横截面积定义:用电器并列连接在电路中。

串联和并联的定义和区别

若电路中的各元件是逐个顺次连接来的，则电路为串联电路，特点是:流过一个元件的电流同时也流过另一个。在串联电路中，由于电流的路径只有一条，所以，从电源正极流出的电流将依次逐个流过各个用电器，最后回到电源负极。

因此在串联电路中，如果有一个用电器损坏或某一处断开，整个电路将变成断路，电路就会无电流，所有用电器都将停止工作，所以在串联电路中，各个用电器互相牵连，要么全工作，要么全部停止工作。

若各元件“首首相接，尾尾相连”并列地连在电源之间，则电路就是并联电路。特点是:干路的电流在分支处分成几部分，分别流过几个支路中的各个元件。

在并联电路中，从电源正极流出的电流在分支处要分为几路，每一路都有电流流过，因此即使某一支路断开，但另一支路仍会与干路构成通路。由此可见，在并联电路中，各个支路之间互不牵连。
